| 品牌 : | 京蝶閥門 | 型號 : | CVWR |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 9948563 | 加工定制 : | 否 |
| 貨號 : | 9948563 | 種類 : | SFCV橡膠瓣式 |
| 公稱通徑 : | DN50 | 適用介質 : | 水 |
| 形態 : | 立式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN50 |
| 是否跨境貨源 : | 否 |
概述

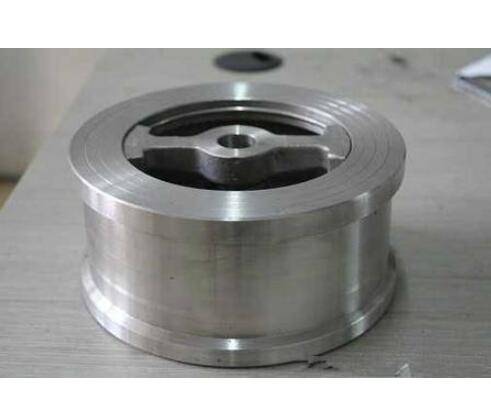

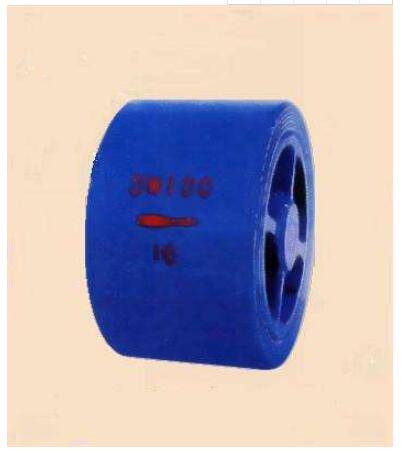

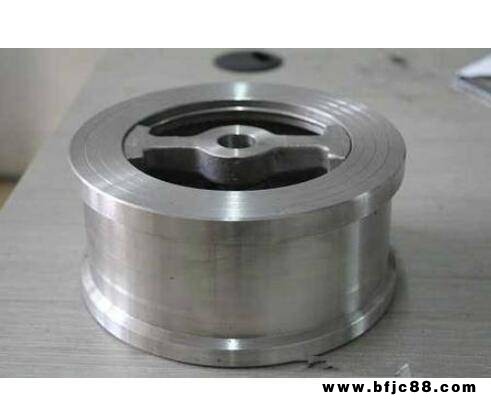

CVWR型對夾式靜音止回閥對夾式靜音止回閥采用流體型設計．水頭損失較小．內部彈簧可加速關閉達到靜音效果：金屬對金屬確保密封的可靠性．安裝空間小。可安裝于水泵出水口處，能避免產生水錘、水擊聲和破坪性沖擊達到防止逆流和保護設備的目的。廣泛用于給排水、消防、建筑、暖通、工業系統。
主要技術參數
| 公稱通徑 | DN40-250mm |
|---|---|
| 公稱壓力 | 1.0/1.6MPa |
| 工作溫度 | 0℃-80℃ |
| 密封試驗 | 1.1倍公稱壓力 |
| 殼體試驗 | 1.5倍公稱壓力 |
材質說明
| 序號 | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | GG25 |
| 2 | 閥瓣 | Bronze |
| 3 | 彈簧 | SUS316 |
| 4 | 閥座 | Bronze |
主要外形尺寸(法蘭鉆孔接GB/Tl724]6-1998標準) 單位mm
| 型號 | 公稱通徑 | L | D |
|---|---|---|---|
| CVWR-0040 | DN40 | 45 | 90 |
| CVWR-0050 | DN50 | 55 | 105 |
| CVWR-0065 | DN65 | 70 | 125 |
| CVWR-0080 | DN80 | 75 | 140 |
| CVWR-0100 | DN100 | 95 | 160 |
| CVWR-0125 | DN125 | 115 | 195 |
| CVWR-0150 | DN150 | 135 | 215 |
| CVWR-0200 | DN200 | 160 | 270 |
| CVWR-0250 | DN250 | 200 | 325 |
