| 品牌 : | 京蝶閥門 | 型號 : | H11W |
| 材質 : | 碳鋼 | 連接形式 : | 螺紋 |
| 訂貨號 : | 9281181 | 加工定制 : | 否 |
| 貨號 : | 9281181 | 種類 : | NRVZ靜音式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

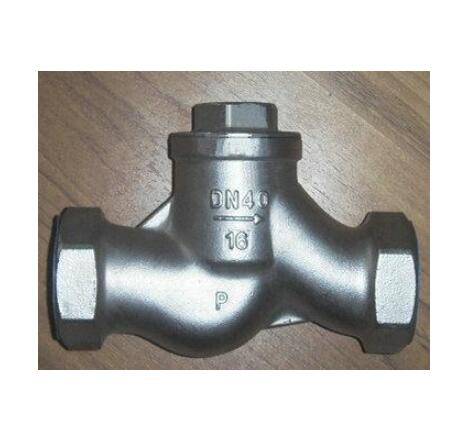

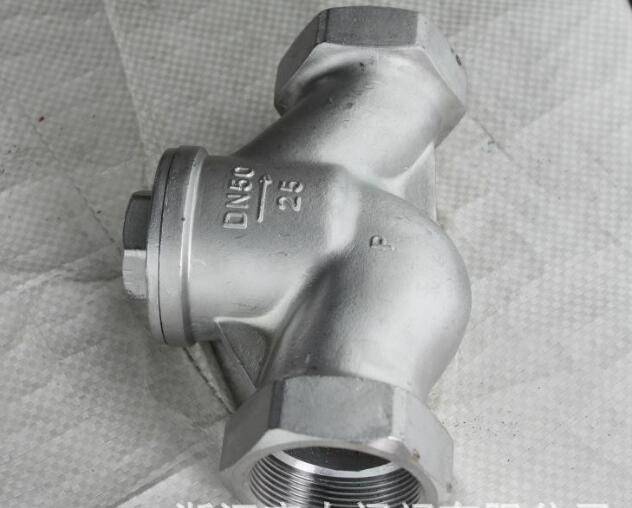

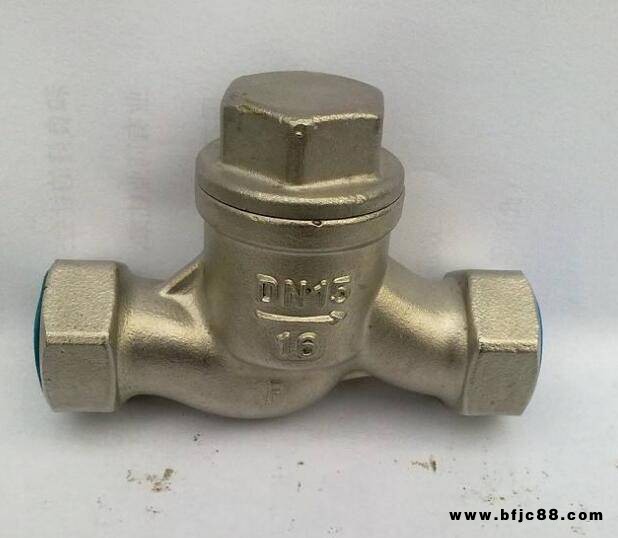

內螺紋升降式止回閥產品概述:
H11W內螺紋升降式止回閥是由我廠硅溶膠精密鑄造不銹鋼閥體。引進國外先進加工的工藝，結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。用來防止管路中的介質倒流。適用介質為：水、油品、蒸汽、酸性介質等。
內螺紋升降式止回閥工作原理：
內螺紋升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。內螺紋升降式止回閥一般只能安裝在水平管路。
內螺紋升降式止回閥產品特點：
1、結構簡單、體積小、重量輕。
2、多種螺紋類型：G?NPT.BSPT.BSP DIN259/2999可供選擇。
3、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
4、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
H11T/W-16型內螺紋升降式止回閥技術參數：
型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | |
強度（水）MPa | 密封（水）MPa | ||||
H11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
H11W-16 | 1.6 | 2.4 | 1.8 | ≤100 | 油 |
H11T/W-16型內螺紋升降式止回閥零部件材料：
零件名稱 | 材料 | |
H11T-16 | H11W-16 | |
閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 |
密封圈 | 鋼銅 | 灰鑄鐵 |
墊片 | 石棉板 | 石棉板 |
