| 品牌 : | 京蝶閥門 | 型號 : | HQ44X |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 9271184 | 加工定制 : | 否 |
| 貨號 : | 9271184 | 種類 : | NRVG靜音式 |
| 結構形式 : | 蝶式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

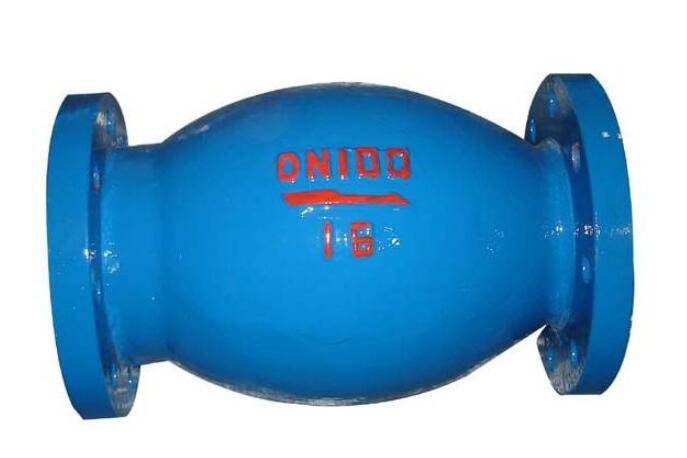

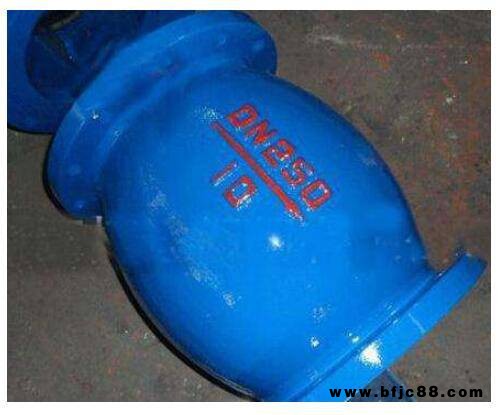

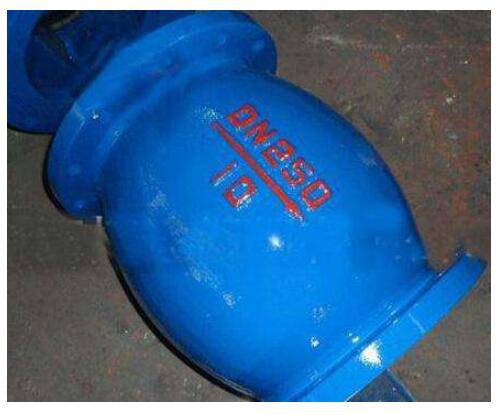

微阻球形止回閥產品概述:
都是采用橡膠包皮球為閥瓣，他們的原理是在介質的作用下，可在閥體內的滑道上前后滾動，從而起到打開或關閉閥門。HQ44X單球微阻球形止回閥、HQ45X雙球微阻球形止回閥主要特點是流量大，流阻壓力損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可。微阻球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥
微阻球形止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
微阻球形止回閥主要外形連接尺寸
HQ44X-1016外型尺寸 | |||||||||
公稱壓力 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L（mm） | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 |
H（mm） | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 470 |
邊接尺寸：法蘭連接尺寸1.0MPa按GB4216.4；PN1.6MPa按GB4216.5-84標準 | |||||||||
