| 品牌 : | 京蝶閥門 | 型號 : | HQ45X |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 訂貨號 : | 9274118 | 加工定制 : | 否 |
| 貨號 : | 9274118 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

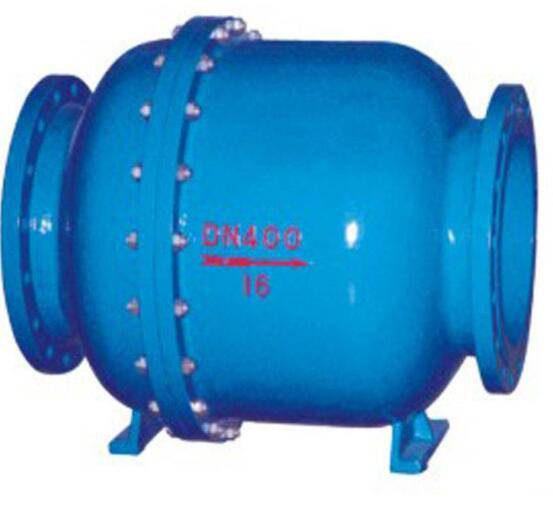

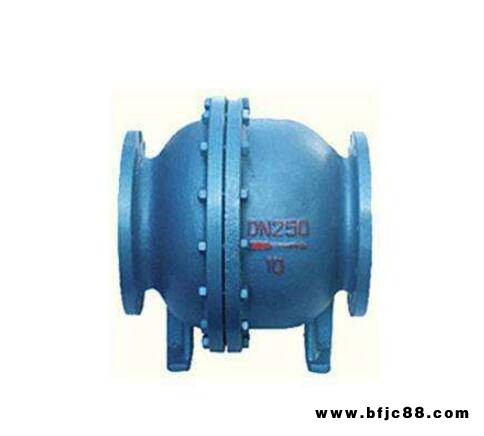

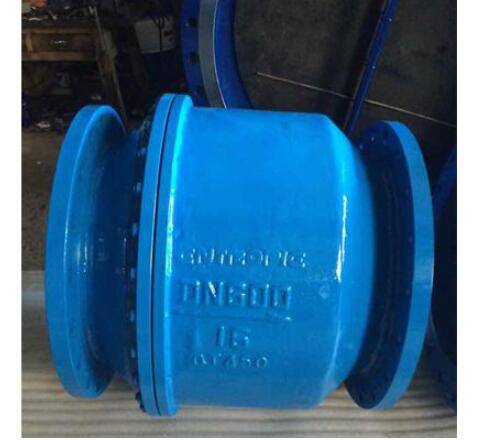

HQ45X微阻球形止回閥產品概述:
微阻球形止回閥，采用橡膠包皮球?yàn)殚y瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小，密封性能好，消聲關閉，可減少水擊波。水平或垂直安裝均可。 可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
球形止回閥，采用橡膠包球?yàn)殚y瓣，在介質的作用下，可字啊閥體內地滑道上滾動，從而打開或關閉閥門。具有流量大，流阻損失小，密封性能好，消聲關閉，能減小水擊波。水平或垂直安裝均可。可 安裝與冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。此閥零件少，拆卸方便。球體的膠層有很好的彈性和耐磨性，故具有減振、吸振，易于密封，工作安全可靠。本公司生產的球形
主要零件材質如下：
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼 |
球體 | 碳鋼+丁腈橡膠 |
閥座 | 碳鋼、不銹鋼 |
主要技術參數
型號 | 公稱壓力（MPA） | 殼體試驗壓力（MPA） | 密封試驗壓力（MPA） | 閥體材料 | 球體材料 |
HQ44/45X-10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
HQ44/45X-16 | 1.6 | 2.4 | 1.76 |
主要外形尺寸
HQ45X-10/16外型尺寸 | ||||||||||||
公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L（mm) | 550 | 650 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
連接尺寸 | 法蘭連接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84標準 | |||||||||||
