| 品牌 : | 京蝶閥門 | 型號 : | H44T |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 448596315 | 加工定制 : | 否 |
| 貨號 : | 448596315 | 結構形式 : | 旋啟式 |
| 公稱通徑 : | DN50 | 適用介質 : | 水 |
| 形態 : | 柱塞式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN50 |
| 是否跨境貨源 : | 否 |
概述

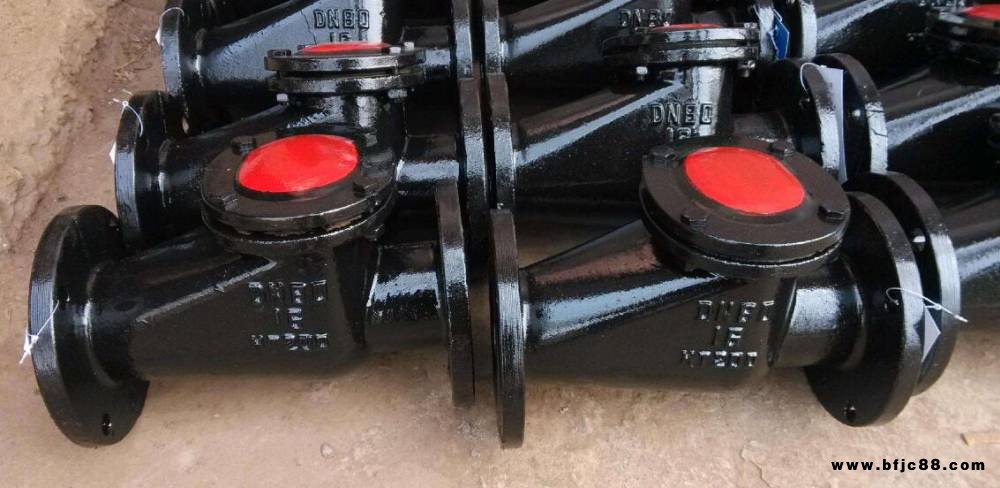

H44T旋啟式止回閥，又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。
H44T旋啟式止回閥適于工作溫度≤100℃的水、蒸汽介質的管路上，作防止介質逆流的單向啟閉用。
結構特點
結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
閥瓣關閉快速，水錘壓力小
水平或垂直管道均可使用，安裝方便
流道通暢、流體阻力小
動作靈敏、密封性能好
閥瓣行程短、關閥沖擊力小
整體結構、簡單緊湊、造型美觀
使用壽命長、可靠性高
作用原理及結構說明
作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面
結構說明
結構形式：旋啟式單閥瓣
驅動方式：對焊連接
連接形式：對焊連接
閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度
主要性能規范
| 公稱壓力PN(Mpa) | 1.0 | 工作溫度℃ | ||
|---|---|---|---|---|
| 試驗壓力P(Mpa) | 密封 | 1.1 | 常溫 | |
| 強度 | 1.5 | |||
| 工作壓力(Mpa) | P | 1.0 | ≤100℃ | |
