| 品牌 : | 京蝶閥門 | 型號 : | H72H |
| 材質 : | 碳鋼 | 連接形式 : | 對夾 |
| 訂貨號 : | 99485632 | 加工定制 : | 否 |
| 貨號 : | 99485632 | 結構形式 : | 立式 |
| 公稱通徑 : | DN50 | 適用介質 : | 水 |
| 形態 : | 柱塞式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN50 |
| 是否跨境貨源 : | 否 |
概述

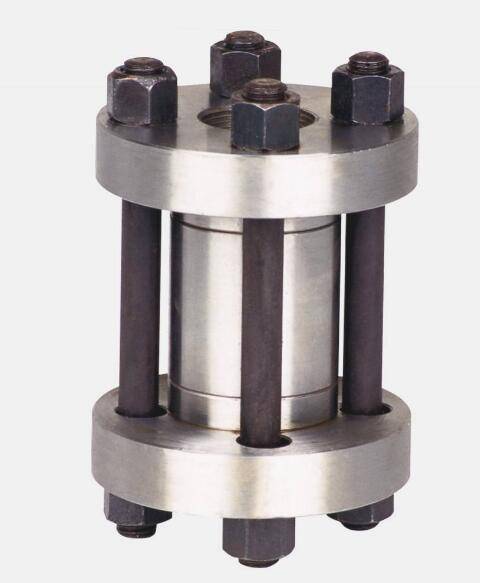

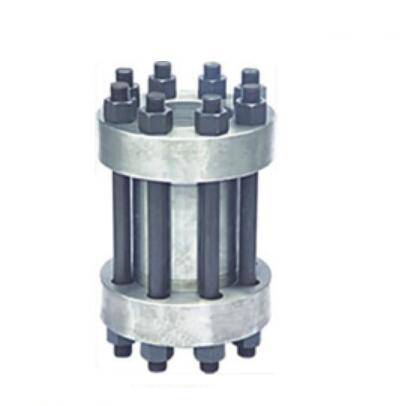

H72型對夾立式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、 Class150-2500;公稱通徑DN15~1200mm、NPS1/2~48;工作溫度-196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，H72型對夾立式止回閥可適用于水、蒸汽、油品、 、 、強氧化性介質及尿素等多種介質。
標準
設計與制造：API594、API6D、JB/T8937
結構長度：API594、API6D、DIN3202、JB/T8937
壓力一溫度等級：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
試驗與檢驗：API598、JB/T9092
配管法蘭：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
主要性能規范
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力p（MPa） | 工作壓力 p/MPa | 工作溫度 /℃ | 工作介質 | |
|---|---|---|---|---|---|---|
| 殼體 | 密封 | |||||
| H72Y-160 | 16 | 24 | 16 | 16 | ≤200 | 氮、氫、銅按、 、堿液 |
| H72Y-320 | 32 | 48 | 32 | 32 | ||
| H72W-220R | 22 | 33 | 22 | 22 | 尿素、 | |
| H72W-320R | 32 | 48 | 32 | 32 | ||
主要零件材料
| 零件名稱 | 閥座、閥瓣 | 閥蓋 | 閥體 | O形圈 |
|---|---|---|---|---|
| H72Y-160 H72Y-320 | 鉻鋼 | 碳鋼 | 鉻鋼 | 氟26-41橡膠 |
| H72W-220R H72W-320R | 鉻鎳鉬不銹 | — | ||
