| 品牌 : | 京蝶閥門 | 型號 : | HH49X |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 4914418 | 加工定制 : | 否 |
| 貨號 : | 4914418 | 種類 : | SFCV橡膠瓣式 |
| 結構形式 : | 蝶式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

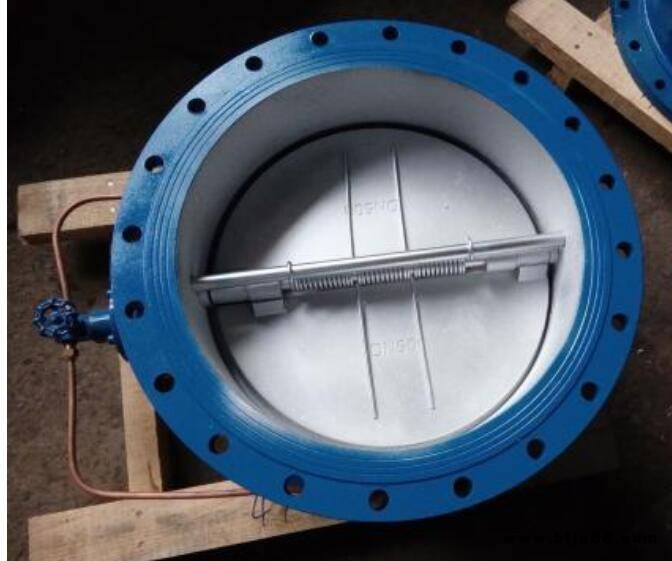

一、HH49型微阻緩閉蝶式止回閥介紹
HH49型微阻緩閉蝶式止回閥適用于公稱壓力1 MPa，介質溫度≤80％的清水、污水、海水等介質管道上，以及給、排水加壓泵組上。通過本閥獨特的微阻緩閉裝置，能有效地防止水錘的發生，
保證管路系統安全運行。
二、HH49型微阻緩閉蝶式止回閥特點
1、由于本止回閥設有微阻緩閉裝置，能有效地防止水擊現象的發生，保證管道正常運行。
2、H72型對夾立式止回閥設計結構獨特新穎，體積小、重量輕。
3、密封面為橡膠對金屬的軟密封，密封性能可靠。耐磨損，使用壽命長。
三、HH49型微阻緩閉蝶式止回閥主要零件材料
閥體 | 球墨鑄鐵 |
蝶板 | 鑄鋼 |
閥桿 | 不銹鋼 |
盛扭面 | 丁睛橡膠 |
四、HH49型微阻緩閉蝶式止回閥主要外形尺寸與法蘭連接尺寸
公稱通徑 | 產要尺寸 | 法蘭尺寸和螺栓規格 | |||
1.0MPa | |||||
L | H1 | H2 | D1 | n-Φd | |
100 | 190 | 110 | 210 | 180 | 8-18 |
125 | 200 | 123 | 220 | 210 | 8-18 |
150 | 210 | 140 | 250 | 240 | 8-23 |
200 | 230 | 168 | 280 | 295 | 12-23 |
250 | 250 | 195 | 310 | 350 | 12-23 |
300 | 270 | 220 | 350 | 400 | 16-23 |
350 | 290 | 250 | 410 | 460 | 16-25 |
400 | 310 | 283 | 490 | 515 | 20-25 |
