| 品牌 : | HUGONG/滬工 | 型號 : | H11W |
| 材質 : | 不銹鋼 | 連接形式 : | 內螺紋 |
| 訂貨號 : | 713508 | 加工定制 : | 否 |
| 貨號 : | 713508 | 種類 : | SFCV橡膠瓣式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN15 |
| 適用介質 : | 水 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN15 | 是否跨境貨源 : | 否 |

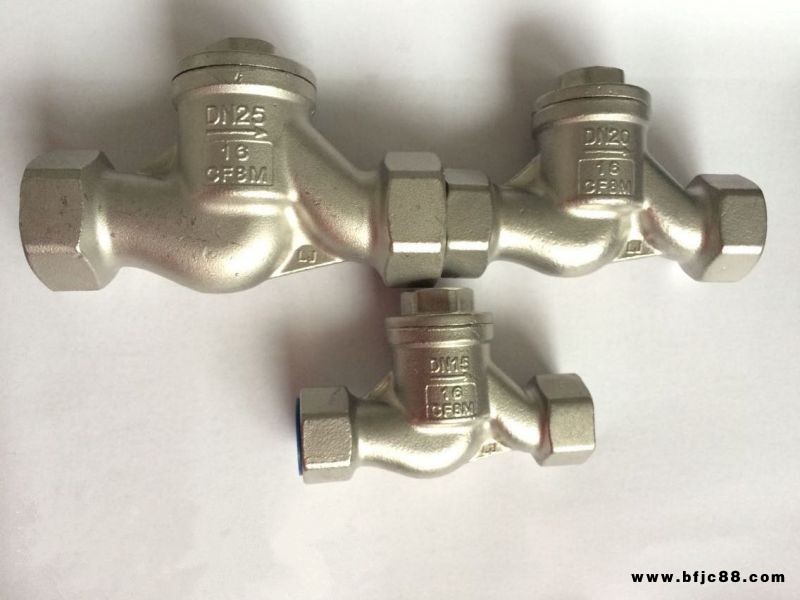

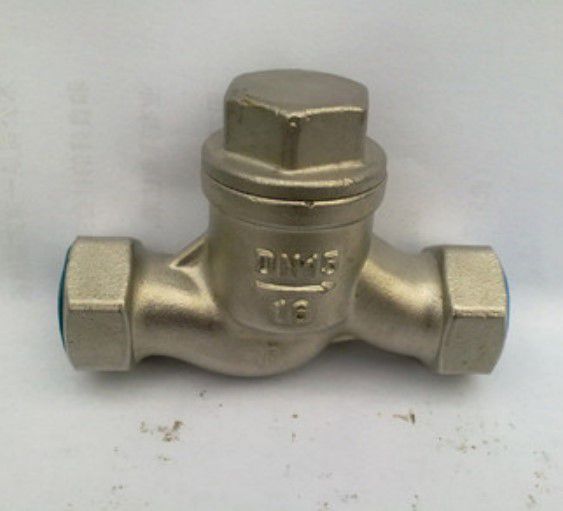

H11H-16C WCB 碳鋼升降式絲扣止回閥的功能 是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
內螺紋止回閥：止回閥(cheek valve)又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。
啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種
適用介質為：水、油品、蒸汽、酸性介質等。
設計與制造 | 結構長度 | 壓力-溫度等級 | 連接法蘭 | 試驗與檢驗 |
GB12236 | GB12221 | GB9131 | JB/T74-94 | JB/T9092-1999 |
H11H-16C WCB 碳鋼升降式絲扣止回閥壓力試驗
稱壓力 | 試驗壓力(MPa) | 適用溫度(℃) | 適用介質 | ||||
強度試驗 | 密封試驗 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介質 |
2.5 | 3.8 | 2.8 | |||||
4.0 | 6.0 | 4.4 | |||||
6.4 | 9.6 | 7.1 | |||||
10.0 | 15.0 | 11.0 | - | ||||
主要零件材料及性能
零件名稱 | 材料編號 | |||
閥 體 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥 蓋 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥 瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
搖 桿 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
閥 座 | 25 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
銷 軸 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
密封環、墊片 | 包覆墊 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
主要技術尺寸
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
A | 15 | 20 | 25 | 32 | 40 | 50 |
H | 42 | 51 | 60 | 67 | 75 | 81 |
L | 65 | 80 | 90 | 105 | 120 | 140 |
