| 品牌 : | 京蝶閥門 | 型號 : | DSJ61 |
| 連接形式 : | 焊接 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 44822141 | 貨號 : | 44822141 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

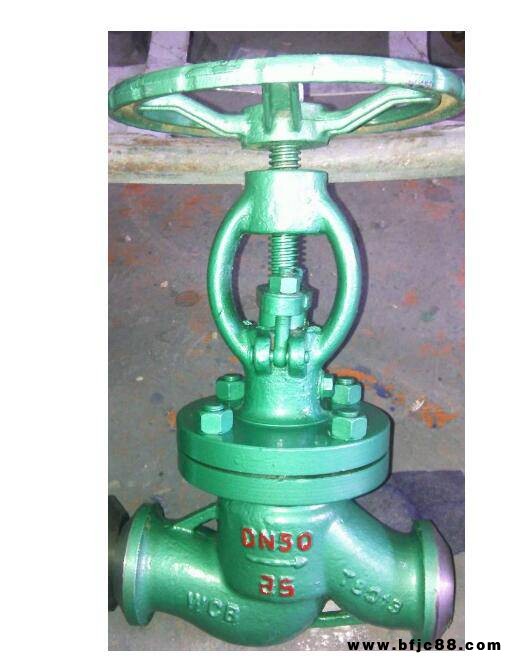

一、水封截止閥 主要用途
水封截止閥適用于公稱壓力PN2.5～4.0MPa,工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，適用介質為：水、油品、蒸汽和非腐蝕性氣體。
二、水封截止閥 結構特點
1、選材考究，符合國內外相關標準，材料全面質量高。
2、密封副配對先進合理，提高了密封性能，使用壽命長。
3、產品按國家標準GB/T12235設計制造，結構新穎 ，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
4、氧氣截止閥填料函設計成水密封結構，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系統大氣隔離，保證良好的氣密性，屬環保產品。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
6、結構緊湊，操作靈活，檢修方便。
7、倒密封采用不銹鋼螺紋連接密封或本體堆焊奧氏不銹鋼而成，密封可靠。填料更換可在不停機情況下進行，方便快捷不影響系統運行。
三、水封截止閥應用范圍
設計與制造 | GB/T12235 | |
|---|---|---|
連接端尺寸 | 結構長度 | GB/T12221 |
焊端尺寸 | GB/T12224 | |
法蘭尺寸 | JB/T79 | |
檢驗與試驗 | JB/T9092 | |
材 料 | 碳鋼 | ASME A105 |
標 志 | GB/T12220 | |
供 貨 | JB/T7928 | |
四、水封截止閥主要零件材料及主要用途
閥體> | 閥蓋> | 閥瓣> | 閥座 | 閥桿> | 填料> | 適用介質> | 適用溫度 (≤℃)> |
|---|---|---|---|---|---|---|---|
WCB> | 25+D507MO> | 25+D577 | 2Crl3> | 柔性石墨> | 水、油品、蒸汽> | 425> | |
A105 | 2Crl3+ | 2Crl3+ | 2Crl3> | 柔性石墨> | 水、油品、蒸汽> | 450> | |
