| 品牌 : | 京蝶閥門 | 型號 : | J41B |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 49241481 | 貨號 : | 49241481 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

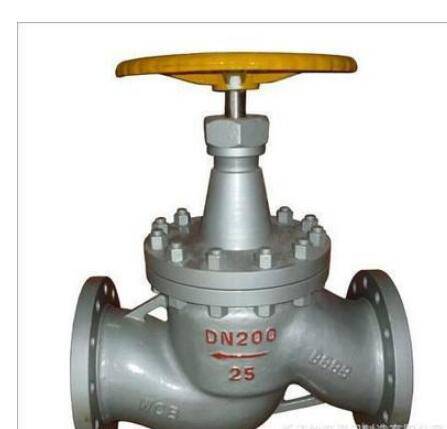

一、J41B 氨用截止閥--概述
?
經常要用到氧氣、氮?dú)狻?、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。 常用的減壓閥為氨用截止閥，簡稱氨用閥。
?
二、J41B?氨用截止閥--使用方法
?
1、按使用要求的不同， 減壓閥有許多規格。進口壓力大多為， 低進口壓力不小于出口壓力的2.5倍。出口壓力規格較多，一般為，出口壓力為。
2、安裝 減壓閥時應確定其連接規格是否與使用系統的接頭相一致。氨用截止閥采用半球面連接，靠旋緊螺母使二者完全吻合。因此，在使用時應保持兩個半球面的光潔，以確保良好的氣密效果。安裝前可用高壓氣體吹除灰塵。必要時也可用聚四氟乙烯等材料作墊圈。
3、氨用截止閥應嚴禁接觸油脂，以免發生火警事故。
4、停止工作時，應將減壓閥中余氣放凈，然后擰松調節螺桿以免彈性元件長久受壓變形。
5、氨用截止閥應避免撞擊振動，不可與腐蝕性物質相接觸。
?
這些氨用截止閥的使用方法及注意事項與氨用截止閥基本相同。但是，還應該指出:專用 閥門一般不用于其它氣體。為了防止誤用，有些 閥與鋼瓶之間采用特殊連接口。例如 和 均采用左牙螺紋，也稱反向螺紋，安裝時應特別注意。
?
三、J41B?氨用截止閥--結構特點及用途
?
1．中通法蘭為方形結構，閥桿采用間桿連接。
2．閥體密封面部位采用球凸?fàn)睿c閥腳以線吻合密封。
?
3．密封面采用巴氏合金，密封性能好，使用壽命長
?
四、J41B 氨用截止閥--主要性能規范
?
J41B氨用截止閥適用介質：液、氣、氨、氮、氫；適用溫度： -10℃-150℃
?
五、J41B 氨用截止閥--試驗壓力
?
| ?公稱壓力 PN(MPa) | 試驗壓力 (MPa) | |
| 殼體強度試驗 | 密封試驗 | |
| 1.6 | 2.4 | 1.76 |
| 2.5 | 3.75 | 2.75 |
?
六、J41B?氨用截止閥--主要零件材料
?
| 產品類型 | 零件名稱 | |||||
| 閥體、閥蓋 | 閥桿 | 填料 | 密封面 | 墊片 | 緊固件 | |
| J41B-16/25C | 鑄鋼 | 碳鋼 | 聚四氟乙烯 | 巴氐合金 | 石棉橡膠板 | 優質碳鋼 |
| J41B-16/25Q | 球墨鑄鐵 | |||||
| J41B-16/25K | 可鍛鑄鐵 | |||||
