| 品牌 : | 京蝶閥門 | 型號 : | KJ41H |
| 連接形式 : | 法蘭 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 84932511 | 貨號 : | 84932511 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

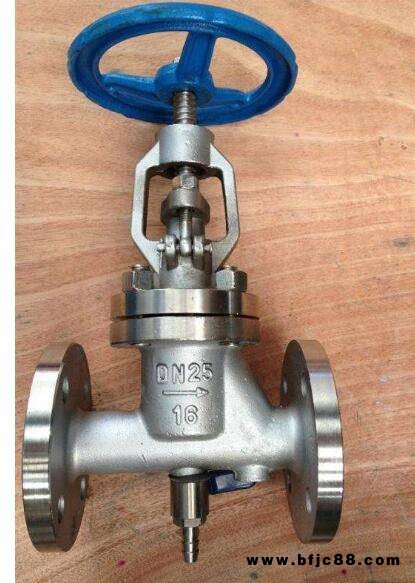

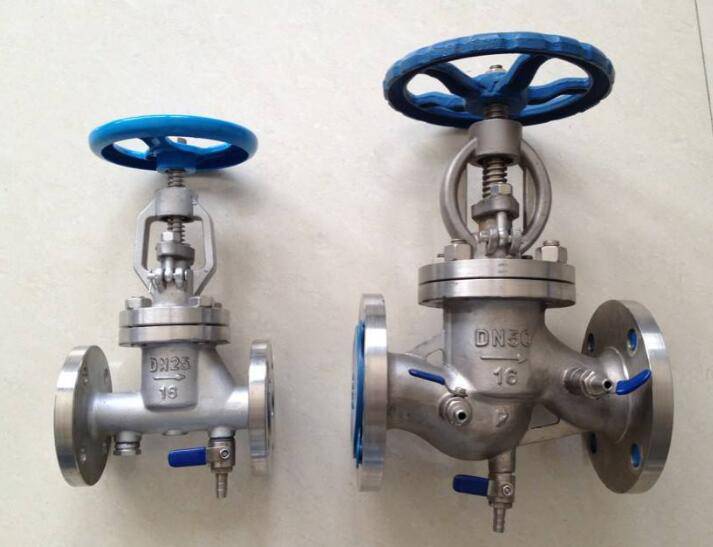

YJ41H抗生素截止閥主要應用于生物發酵、醫藥和啤酒發酵、氨基酸發酵、生物農藥發酵、生物肥料發酵、各種 發酵、生物、生化、化學制藥的物料、水、汽、冷的控制等領域，底部可以根據客戶需要開設排泄孔，耐高溫使用壽命長，無死角達到零泄漏水平。
產品特點
1.??? 具有較強的殺菌、清毒功能，防止產品染菌。
2.??? 密封墊采用耐高溫聚四氟乙烯復合材料制成。（溫度可達 ≤120℃）
3.??? 密封墊、閥體中道密封圈，閥桿填料全部采用優質聚四氟乙烯材料。壽命長、耐腐蝕，確保無內外漏。
4.??? 流線型的流道，使得壓力損失小。
5.??? 密封墊可更換，拆卸更方便，維護費用低。
抗生素截止閥 設計和制造標準
設計與制造：GB/T12235
法蘭尺寸：JB/T79.1
結構長度：GB/T12221
檢驗與試驗：JB/T9092
抗生素截止閥 主要性能規范
公稱壓力 | 1.6 MPa | |
試驗壓力 | 強度試驗 | 2.4 MPa |
密封試驗 | 1.76 MPa | |
上密封試驗 | 1.76 MPa | |
氣密封試驗 | 0.6 MPa | |
工作溫度 | 120 ℃ | |
適用介質 | 水、蒸汽、食品等 | |
抗生素截止閥 主要外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN（mm） | 尺寸 | |||||||||
L | D | K | d | Y | C | f | n-φ | H | D0 | ||
1.6 | 10 | 130 | 90 | 60 | 40 | - | 14 | 2 | 4-14 | 163 | 100 |
15 | 130 | 95 | 65 | 45 | - | 14 | 2 | 4-14 | 163 | 100 | |
20 | 150 | 105 | 75 | 55 | - | 14 | 2 | 4-14 | 165 | 100 | |
25 | 160 | 115 | 85 | 65 | - | 14 | 2 | 4-14 | 198 | 125 | |
32 | 180 | 135 | 100 | 78 | - | 16 | 2 | 4-18 | 225 | 160 | |
40 | 200 | 145 | 110 | 85 | - | 16 | 3 | 4-18 | 330 | 200 | |
50 | 230 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | 350 | 240 | |
65 | 290 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | - | 20 | 3 | 8-18 | 405 | 280 | |
100 | 350 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | 415 | 320 | |
125 | 400 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | 460 | 360 | |
150 | 480 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | 510 | 400 | |
200 | 600 | 335 | 295 | 265 | - | 26 | 3 | 14-23 | 710 | 400 | |
