| 品牌 : | 京蝶閥門 | 型號 : | JY41W |
| 連接形式 : | 法蘭 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 6182274 | 貨號 : | 6182274 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |
【產品用途】

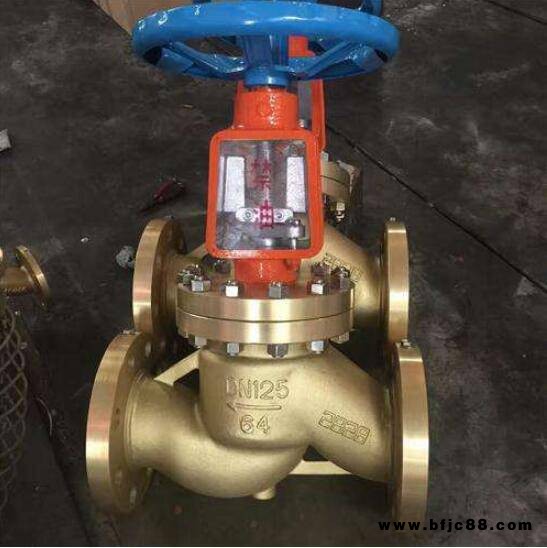

氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有的防爆阻燃性能，消除了氧氣管路上的不安全因素。
【閥門特點】
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，氧氣截止閥具有的防燃阻火性能。
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠。
【基本型號】
氧氣截止閥常見的基本型號有jy41w-16p、jy41w-16t、jy41y-16p、jy41y-16t、jy41w-25p、jy41w-25t、jy41y-25p、jy41w-40p、jy41w-40t、jy41y-40p等。
【性能參數】
【結構示意圖】
【外形和連接尺寸】
| DN | L | D | D1 | D2 | b | n-Фd | H | D0 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-Ф14 | 305 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-Ф18 | 316 | 160 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Ф18 | 328 | 180 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Ф18 | 356 | 200 |
| 65 | 290 | 180 | 145 | 125 | 18 | 4-Ф18 | 389 | 280 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Ф18 | 400 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Ф18 | 460 | 320 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Ф18 | 528 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Ф23 | 668 | 450 |
| 200 | 600 | 335 | 295 | 265 | 26 | 26-Ф23 | 795 | 500 |
| 250 | 650 | 405 | 355 | 320 | 30 | 30-Ф25 | 910 | 560 |
| 300 | 750 | 460 | 410 | 375 | 30 | 30-Ф25 | 1200 | 640 |
| 350 | 850 | 520 | 470 | 435 | 34 | 34-Ф25 | 1200 | 720 |
| 400 | 950 | 580 | 525 | 485 | 36 | 36-Ф30 | 1560 | 800 |
