| 品牌 : | 京蝶閥門 | 型號 : | KJ41F |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 49221582 | 貨號 : | 49221582 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

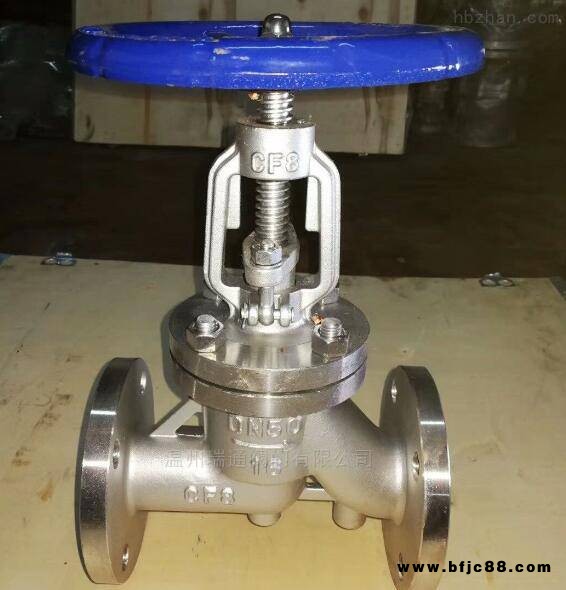

一、YJ41F抗生素截止閥--概述
?
YJ41F抗生素截止閥主要應用于生物發酵、醫藥和啤酒發酵、氨基酸發酵、生物農藥發酵、生物肥料發酵、各種 發酵、生物、生化、化學制藥的物料、水、汽、冷的控制等領域，底部可以根據客戶需要開設排泄孔，耐高溫使用壽命長，無死角達到零泄漏水平。
?
二、YJ41F抗生素截止閥--特點
?
1、YJ41F抗生素截止閥具有較強的殺菌、清毒功能，防止產品染菌。
2、密封墊采用耐高溫聚四氟乙烯復合材料制成。
3、密封墊、閥體中道密封圈，閥桿填料全部采用優質聚四氟乙烯材料。壽命長、耐腐蝕，確保無內外漏。
4、流線型的流道，使得壓力損失小。
5、密封墊可更換，拆卸更方便，維護費用低。
?
三、YJ41F抗生素截止閥--設計和制造標準
?
設計與制造：GB/T12235
法蘭尺寸：JB/T79.1
結構長度：GB/T12221
檢驗與試驗：JB/T9092
?
四、YJ41F抗生素截止閥--主要性能規范
?
| 公稱壓力 | 1.6 | MPa | |
| 試驗壓力 | 強度試驗 | 2.4 | |
| 密封試驗 | 1.76 | ||
| 上密封試驗 | 1.76 | ||
| 氣密封試驗 | 0.6 | ||
| 工作溫度 | 120 | ℃ | |
| 適用介質：水、蒸汽、食品等 | |||
?
五、主要外形尺寸和連接尺寸(mm)
?
| 公稱通徑(DN) | 公稱壓力(Mpa) | 工作壓力(Mpa) | L | D | D1 | Z-? | H1 | H2 | D0 | 重量(kg) |
| 15 | 1.6 | 1.6 | 130 | 95 | 65 | 4-14 | 190 | 200 | 100 | 5.5 |
| 20 | 150 | 105 | 75 | 4-14 | 230 | 245 | 120 | 7.5 | ||
| 25 | 160 | 115 | 85 | 4-14 | 238 | 258 | 140 | 8.5 | ||
| 40 | 200 | 150 | 110 | 4-18 | 285 | 310 | 160 | 15.5 | ||
| 50 | 230 | 165 | 125 | 4-18 | 305 | 335 | 200 | 19 | ||
| 65 | 290 | 185 | 145 | 4-18 | 325 | 355 | 240 | 22 | ||
| 80 | 310 | 200 | 160 | 8-18 | 395 | 435 | 280 | 31 | ||
| 100 | 350 | 220 | 180 | 8-18 | 440 | 495 | 300 | 44.5 |
