| 品牌 : | Amico/埃美柯 | 型號 : | J11W |
| 連接形式 : | 螺紋 | 材質 : | 不銹鋼 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 9254481 | 貨號 : | 9254481 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

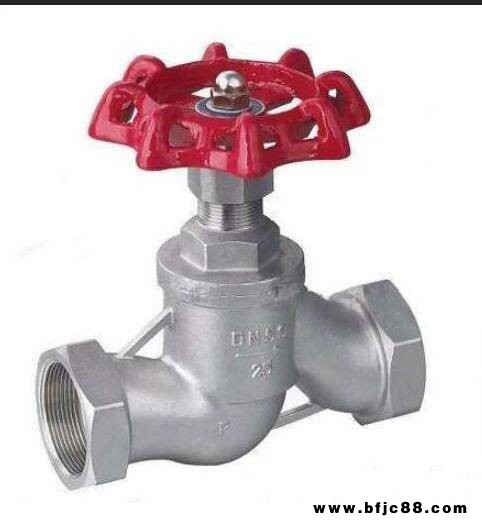

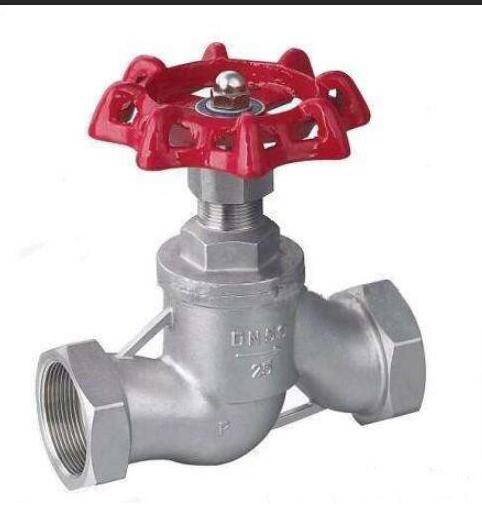

一、J11W不銹鋼內螺紋截止閥--概述
?
J11W?不銹鋼內螺紋截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
?
二、J11W不銹鋼內螺紋截止閥--特點
?
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
?
三、J11W不銹鋼內螺紋截止閥--結構形式
?
J11W?不銹鋼內螺紋截止閥的結構形式有直通式、直流式和直角式。直通式是 常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
?
四、J11W不銹鋼內螺紋截止閥--主要性能規范
?
| 型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 工作壓力PN(Mpa) | 工作溫度 (℃) | 適用介質 | |
| 殼體 | 密封 | |||||
| J11W-16 J11W-16K | 1.6 | 2.5 | 1.76 | 1.6 | ≤100 | 油類 Oil |
| J11W-16P | 類腐蝕性介質 | |||||
| J11W-16R | ≤350 | 類腐蝕性介質 | ||||
| J11W-16Ni | 堿液、鹽水、海水等 | |||||
?
五、主要外形尺寸和連接尺寸
?
| 公稱通徑 DN(mm) | 管螺紋 | 尺??????????寸?(mm) | |||||
| L | D1 | S | H | H1 | D0 | ||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
