| 品牌 : | 京蝶閥門 | 型號 : | NKJ41H |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 1951155 | 貨號 : | 1951155 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

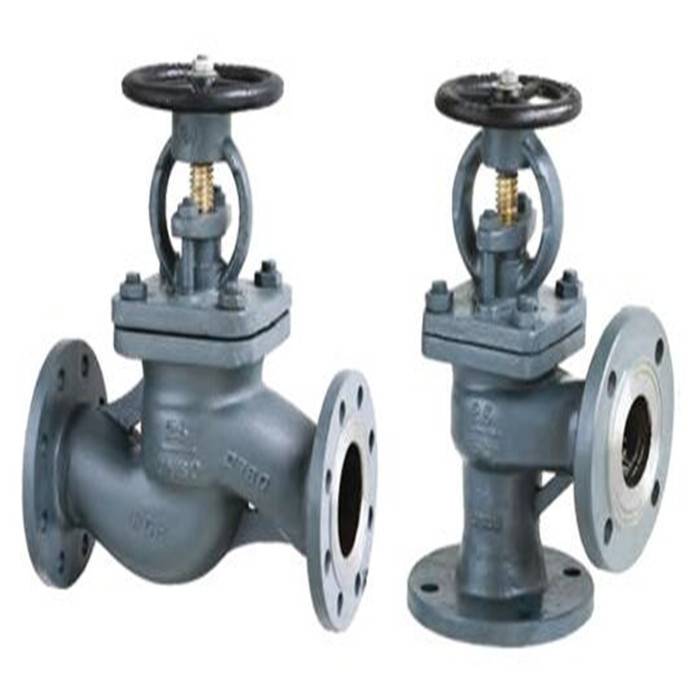

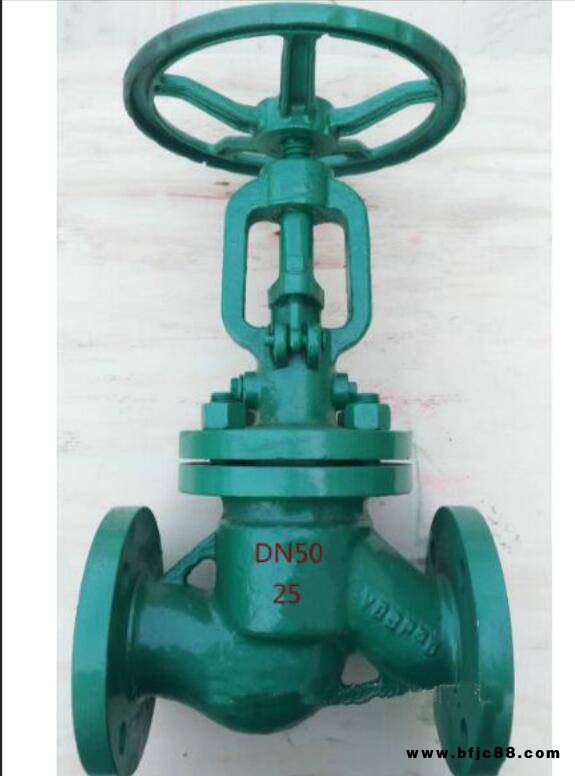

一、法蘭真空截止閥--概述
NKJ41H法蘭真空截止閥，該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起 閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
二、法蘭真空截止閥--結構特點
1、產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2、設計了真空密封結構填料室，隔離真空可靠。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。
4、法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。
5、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
三、法蘭真空截止閥--零件材料
| 閥 體 | 25、WCB | Cr5Mo |
| 閥 蓋 | 25、WCB | Cr5Mo |
| 支 架 | 25、WCB | Cr5Mo |
| 閥 瓣 | 2Cr13、WCB | Cr5Mo |
| 閥 桿 | 2Cr13 | 38CrMoAL、25Cr2MoV |
| 閥 座 | 25、304 | 304 |
| 密封環 | 膨脹柔性石墨 | |
| 填 料 | 膨脹柔性石墨 | |
| 閥桿螺母 | ZCuA110Fe3 |
