| 品牌 : | 京蝶閥門 | 型號 : | J641H |
| 連接形式 : | 法蘭 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 6674892 | 貨號 : | 6674892 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |
概述

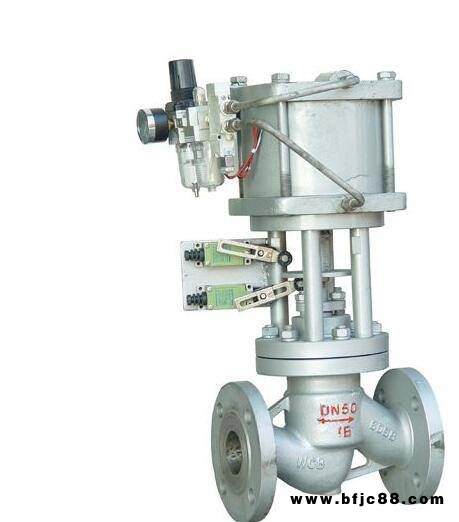

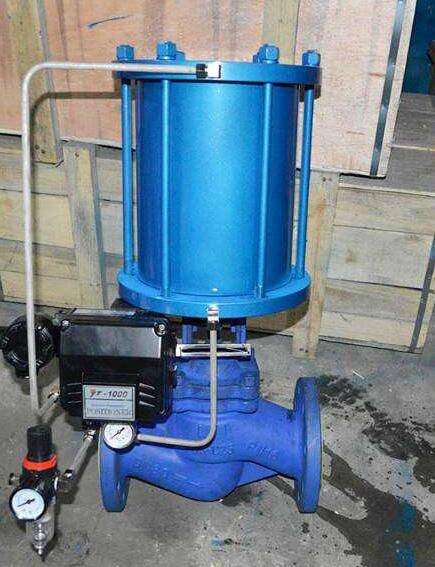

氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
氣動法蘭截止閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃氣設備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用，也是國防建設、科技建設的產品。
技術規范
| 設計依據 | GB標準 | |
|---|---|---|
| 設計標準 | GB/12233 | |
| 結構長度 | 對夾連接 | GB/12221 |
| 連接法蘭尺寸 | B/9113、JB/T79 | |
| 實驗和檢驗 | GB/T13927、JB/T9092 | |
| 備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造 | ||
技術參數
| 公稱通徑 | DN50~800mm |
|---|---|
| 連接方式 | 法蘭 |
| 氣缸形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | 開關型、調節型 |
| 公稱壓力 | 16、25、40bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 | 雙作用:4~8bar |
| 介質溫度 | W3:-30~425℃ W4:-40~425 |
| 環境溫度 | 標準型:-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 金屬硬密封（H）、硬質合金（Y） |
