| 品牌 : | 京蝶閥門 | 型號 : | J11W |
| 連接形式 : | 螺紋 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 91984244 | 貨號 : | 91984244 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

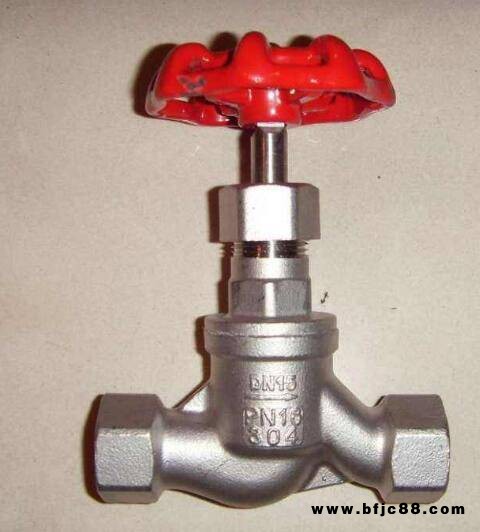

一、國標內螺紋截止閥概述
國標內螺紋截止閥截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。波紋管截止閥由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓；一直廣受歡迎。
二、國標內螺紋截止閥介紹
當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
內螺紋截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，內螺紋,法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。 本類閥門在管道中一般應當水平安裝。
內螺紋截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
三、國標內螺紋截止閥優缺點
國標內螺紋截止閥的優點如下：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
國標內螺紋截止閥的缺點如下：
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較好。
內螺紋截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。

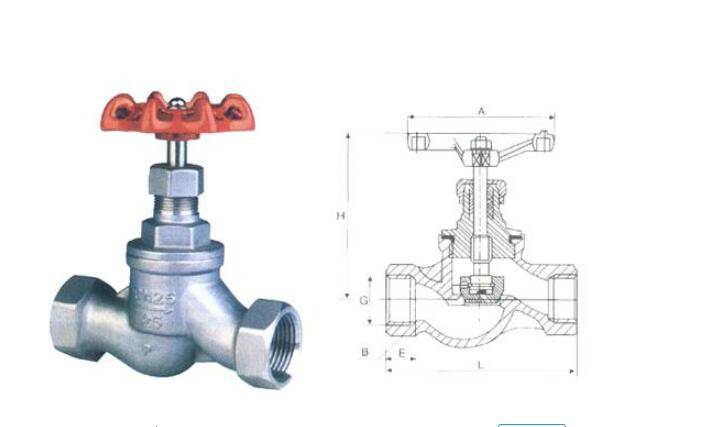

四、國標內螺紋截止閥結構形式
內螺紋截止閥體的結構形式有直通式、直流式和直角式。直通式是 常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
五、國標內螺紋截止閥操作原理
1、手輪順時針方向轉時,閥桿向下移動,閥瓣下降使密封面密合,將通路切斷。逆轉時則開啟,閥桿提到點上密封起作用。
2、本閥門增加了一個上密封。在閥門開啟狀態時,與填料一起兩層密封作用,并對填料有一定的保護作用。
3、本閥門采用尼龍制品作密封面,填料為軟成形填料,上密封也為軟材質,密封性能較好。
六、國標內螺紋截止閥性能規范
公稱壓力 | PN | 1.6 | MPa |
強度試驗壓力 | PT | 2.4 | |
低壓氣密封試驗壓力 | 0.6 | ||
高壓密封試驗壓力 | 1.6 | ||
適用介質 | J11W-16C | J11W-16P | J11W-16R |
水、油品、氣 | 類 | 類 | |
適用溫度 | ≤200℃ | ||
