| 品牌 : | 京蝶閥門 | 型號 : | J45F46 |
| 連接形式 : | 法蘭 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 883498752 | 貨號 : | 883498752 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |
概述

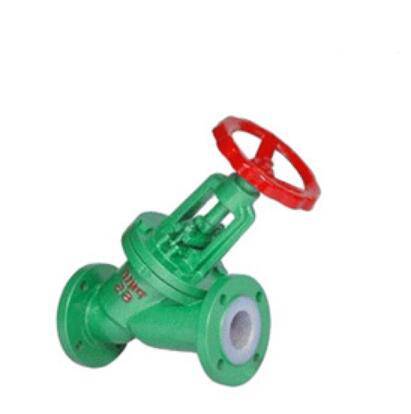

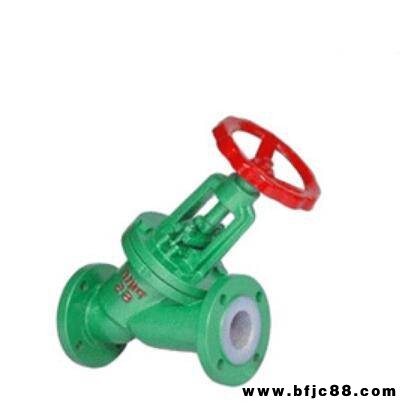

直流式襯氟截止閥設計與制造符合中國國家標準基本結構形式：直通式，直流式
公稱壓力 PN 1.0～2.5(MPa) 公稱通徑 DN15～350(mm)
直流式襯氟截止閥適用在-50～150℃的各種濃度的王水、流酸、 、氫氟酸和各種有機酸、強酸、強氧化劑，襯氟截止閥還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
設計與制造按：GB/12239
結構長度：GB/12221
法蘭連接尺寸按：GB4126.3 GB4216.4
試驗檢驗按：GB/T13927
基本型號（全襯里）
| 手動 | J41F3J41F46 | 齒輪傳動 | J441F3?J441F46 |
|---|---|---|---|
| J45F3?J45F46 | J541F3?J541F46 | ||
| 氣動 | J6B41F3 J6B41F46 | 氣動 | J941F3 J941F46 |
主要外型尺寸和連接尺寸
| 公稱通徑 （DN） | 公稱壓力 （MPa） | 工作壓力 （MPa） | L | L1 | D | D1 | Z-Φ | Do | H | H1 | H2 | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 0.6 | 0.6 | 200 | 322 | 130 | 100 | 4-14 | 140 | 250 | 290 | 330 | 9.5 |
| 50 | 230 | 342 | 140 | 110 | 4-14 | 160 | 290 | 352 | 402 | 16.5 | ||
| 65 | 290 | 405 | 160 | 130 | 4-18 | 200 | 325 | 395 | 462 | 25 | ||
| 80 | 310 | 420 | 185 | 150 | 4-18 | 200 | 358 | 445 | 521 | 32 | ||
| 100 | 350 | 500 | 205 | 170 | 4-18 | 200 | 428 | 520 | 615 | 45 | ||
| 125 | 400 | 585 | 235 | 200 | 8-18 | 280 | 510 | 609 | 729 | 67 | ||
| 150 | 480 | 645 | 260 | 225 | 8-18 | 280 | 550 | 670 | 810 | 89 | ||
| 200 | 600 | 810 | 315 | 280 | 8-18 | 400 | 695 | 808 | 1003 | 145 | ||
| 250 | 750 | 1100 | 370 | 335 | 12-18 | 5000 | ||||||
| 300 | 850 | 1210 | 435 | 395 | 12-23 | 500 | ||||||
| 采用標準設計與制造：BS5156 結構長度：BS5156 法蘭尺寸：BS4504。 | ||||||||||||
