| 品牌 : | 京蝶閥門 | 型號 : | BJ45H |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 8229418 | 貨號 : | 8229418 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

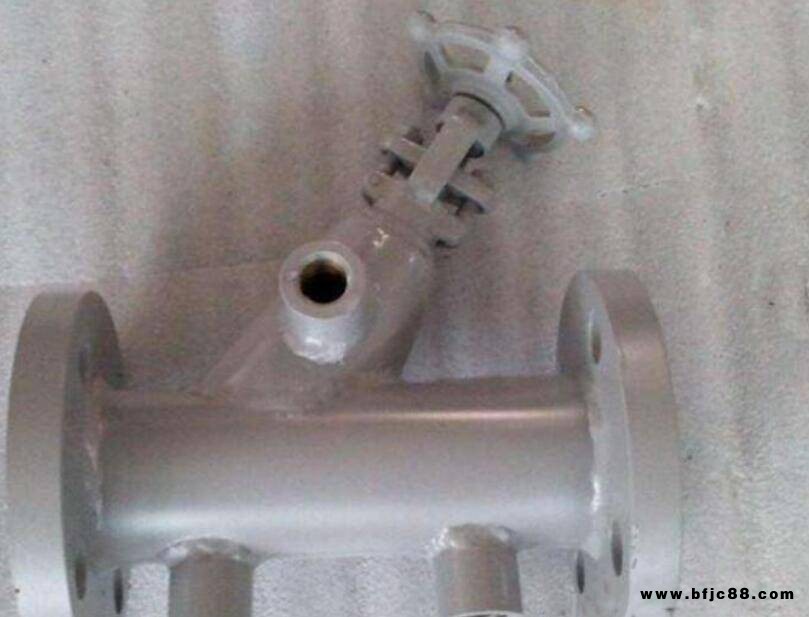

BJ45H直流式保溫截止閥主要用途：
直流式保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。特別適用于化工、化肥行業的管路上，夾套內注入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。
使用范圍：
☆通經范圍：DN15～DN300
☆壓力范圍：1.6MPa～4.0MPa
☆溫度范圍：-20℃～425℃
☆介質范圍：油品、瀝青等易凝固、易結晶的介質。
設計制造按GB12234-89 GB12234-89；
結構長度按GB12221-89 GB12221-89；
法蘭尺寸按JB/T79-94 JB/779-94；
閥門檢查和試驗按GB13927。
BJ45H直流式保溫截止閥尺寸：
公稱通徑 | 尺寸 | ||||||||
L | D | D1 | D2 | b | 3-G | Z-d | H | D0 | |
BJ45W-BJ41W | |||||||||
15 | 130 | 105 | 75 | 55 | 14 | 3/8 | 4-14 | 175 | 180 |
20 | 150 | 115 | 85 | 68 | 14 | 3/8 | 4-14 | 185 | 180 |
25 | 160 | 135 | 100 | 78 | 16 | 3/8 | 4-18 | 210 | 200 |
32 | 180 | 145 | 110 | 85 | 16 | 3/8 | 4-18 | 350 | 200 |
40 | 200 | 160 | 125 | 100 | 16 | 3/8 | 4-18 | 360 | 200 |
50 | 250 | 180 | 145 | 120 | 18 | 1/2 | 4-18 | 380 | 240 |
65 | 265 | 195 | 160 | 135 | 20 | 1/2 | 8-18 | 440 | 240 |
80 | 280 | 215 | 180 | 155 | 20 | 1/2 | 8-18 | 510 | 280 |
100 | 300 | 245 | 210 | 185 | 22 | 1/2 | 8-18 | 620 | 320 |
125 | 325 | 280 | 240 | 210 | 24 | 1/2 | 8-23 | 680 | 360 |
150 | 350 | 335 | 295 | 265 | 26 | 1/2 | 12-23 | 818 | 360 |
