| 品牌 : | 京蝶閥門 | 型號 : | J44T |
| 連接形式 : | 法蘭 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 19254115 | 貨號 : | 19254115 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

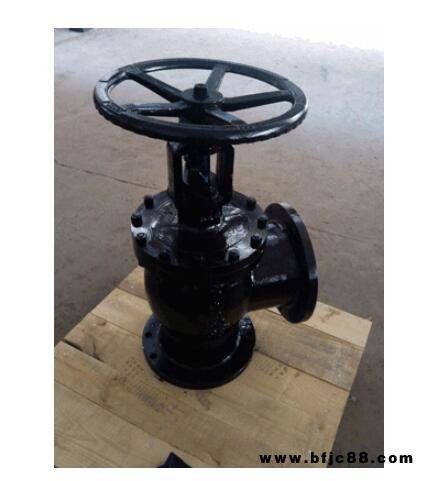

J44T角式截止閥介紹
J44T角式截止閥啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。紋管截止閥只適用于全開和全關，不允許作調節和節流。而鑄鐵截止閥適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
一、J44T角式截止閥用途
本閥安裝在管路上作啟閉用，滴用于介質的換向。
二、J44T角式截止閥性能規范
型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |
強度（水） | 密封（水） | ||||
J44T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
三、J44T角式截止閥主要零件材料
零件名稱 | 材料 |
閥體、閥蓋 | 灰鑄鐵 |
閥桿 | 碳鋼 |
閥瓣 | 黃銅 |
密封圈 | 黃銅 |

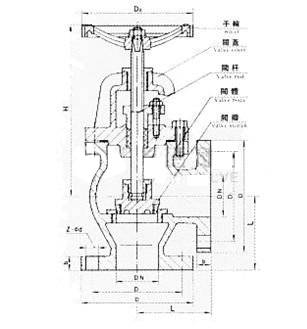

四、J44T角式截止閥外形尺寸和連接尺寸
型號 | 公稱通徑 | 尺寸 | 重量（㎏） | ||||||
L | D | D1 | Do | Z-Φd | b | H | |||
J44T-16 | 40 | 100 | 140 | 110 | 160 | 4-18 | 20 | 240 | 12 |
50 | 105 | 155 | 125 | 175 | 4-18 | 20 | 260 | 15.5 | |
65 | 115 | 175 | 145 | 175 | 4-18 | 22 | 280 | 22 | |
80 | 135 | 185 | 160 | 200 | 8-18 | 22 | 300 | 27 | |
100 | 155 | 215 | 180 | 270 | 8-18 | 24 | 360 | 40 | |
125 | 180 | 250 | 210 | 290 | 8-18 | 24 | 390 | 58 | |
