| 品牌 : | 京蝶閥門 | 型號 : | J11W |
| 連接形式 : | 螺紋 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 1192551 | 貨號 : | 1192551 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

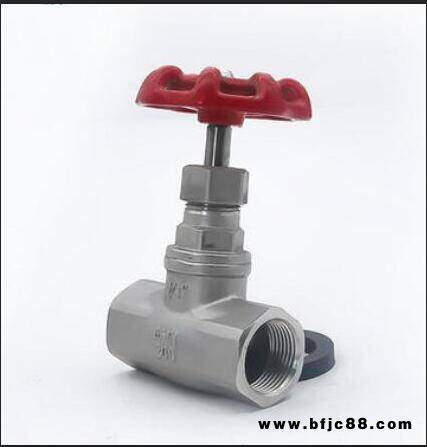

一、美標內螺紋截止閥介紹
美標內螺紋針型截止閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，內螺紋針型閥是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。德標截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
二、美標內螺紋針型截止閥特點?
1. 美標針型截止閥制造標準:ASME B16.34-2004
2. 連接形式: ?內外螺連接(NPT,G,Rc,Rp…)
3. 美標針型截止閥結構特征:錐面密封,旋塞提升式。
4. 閥門檢驗和試驗: API 598
5. 公稱壓力:≤10000Psi
6. 適用溫度:-29℃～+538℃
7. 適用介質:水,汽,油及有腐蝕性和非腐蝕性氣體等。
三、美標內螺紋截止閥性能規范
公稱壓力 | PN | 2.5,4.0,6.4 | MPa |
強度試驗壓力 | PT | 3.8,6.0,9.6 | |
低壓氣密封試驗壓力 ? | 0.6 | ||
高壓密封試驗壓力 | 3.0,4.8,7.6 | ||
適用介質 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
水、油品、氣 | 類 | 類 | |
適用溫度 | -40～180℃ | ||
四、美標內螺紋截止閥主要零件材料
零件名稱 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
閥體 | WCB | ZG1Cr18Ni9Ti ?CF8 | ZG1Cr18Ni12Mo2Tii CF8M |
閥蓋 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18NI12Mp2Ti 316 |
閥桿 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 18Ni12Mo2Ti 316 |
密封圈 | 304,316 | ||
填料 | 聚四氟乙烯 | ||
