| 品牌 : | 京蝶閥門 | 型號 : | J41J |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 49288152 | 貨號 : | 49288152 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

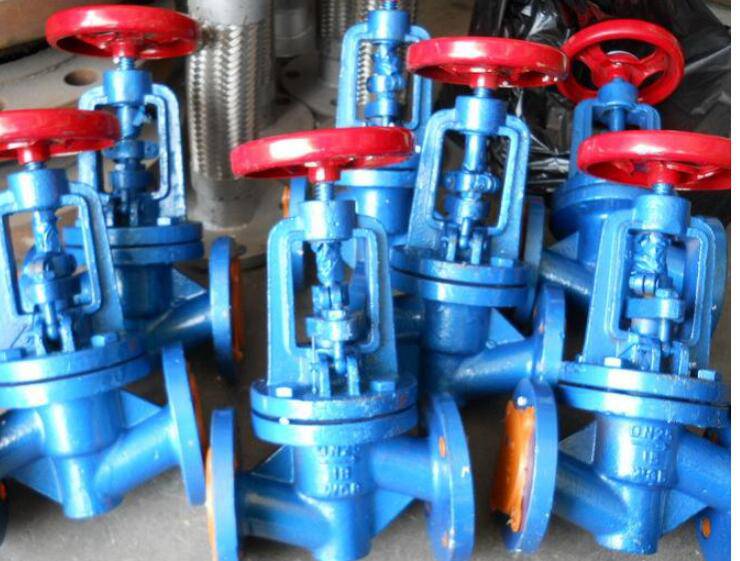

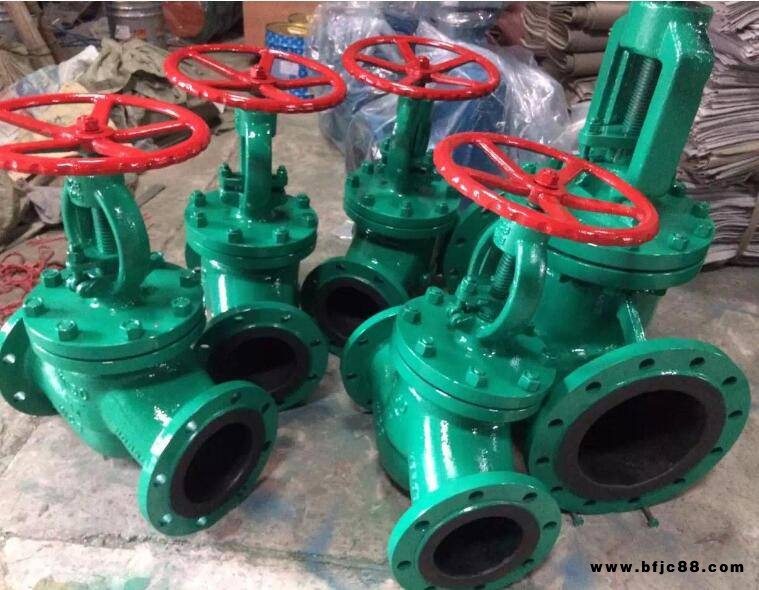

一、J41J襯膠截止閥--概述
J41J襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。襯膠截止閥的閥瓣由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。
二、J41J襯膠截止閥--設計標準
| 遵循規范 | STANDARD |
| 設計于制造 | GB 12233/GB 12235 |
| 結構長度 | GB 12221（長-短系列） |
| 法蘭尺寸 | JB 78/JB 79（GB，HG，SH） |
| 壓力試驗 | GB/T 13927 |
| 標志 | GB 12220 |
| 供貨 | GB/T 12252 |
三、J41J襯膠截止閥--試驗測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
四、J41J襯膠截止閥--主要零件材料
| 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
| 蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
| 閥桿 | 碳鋼鍍鎳磷、不銹鋼 |
| 閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
| 手輪 | 鑄鐵、碳鋼 |
五、J41J襯膠截止閥--主要尺寸參數
| 公稱通徑DN | 公稱壓力MPa | 工作壓力MPa | L mm | D mm | D1 mm | n-Φd mm | H1 mm | H2 mm | Do mm | 質量 |
| 15 | 1.6 1.0 | 1.6 1.0 | 130 | 95 | 65 | 4-14 | 213 | 232 | 100 | 4 |
| 20 | 150 | 105 | 75 | 4-14 | 224 | 246 | 100 | 6 | ||
| 25 | 160 | 115 | 85 | 4-14 | 240 | 272 | 120 | 8 | ||
| 32 | 180 | 140 | 100 | 4-18 | 262 | 285 | 120 | 10.5 | ||
| 40 | 200 | 150 | 110 | 4-18 | 283 | 310 | 140 | 16.5 | ||
| 50 | 2360 | 165 | 125 | 4-18 | 311 | 345 | 140 | 18. | ||
| 65 | 290 | 185 | 1451 | 4-18 | 366 | 410 | 160 | 26 | ||
| 80 | 310 | 200 | 60 | 6/2-18 | 388 | 430 | 200 | 36.5 |
