| 品牌 : | Amico/埃美柯 | 型號 : | DJ41Y |
| 連接形式 : | 法蘭 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 96823111 | 貨號 : | 96823111 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

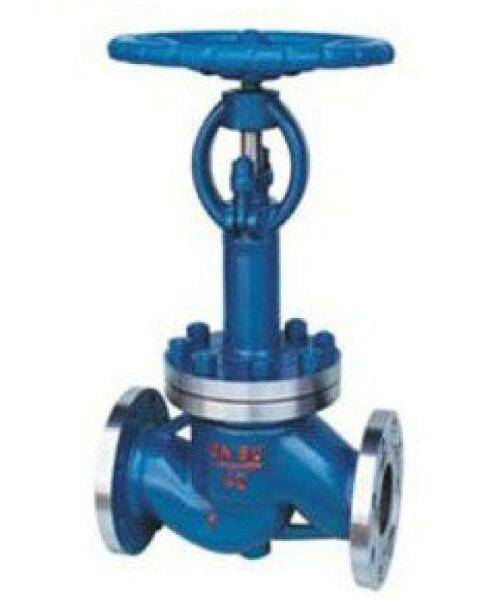

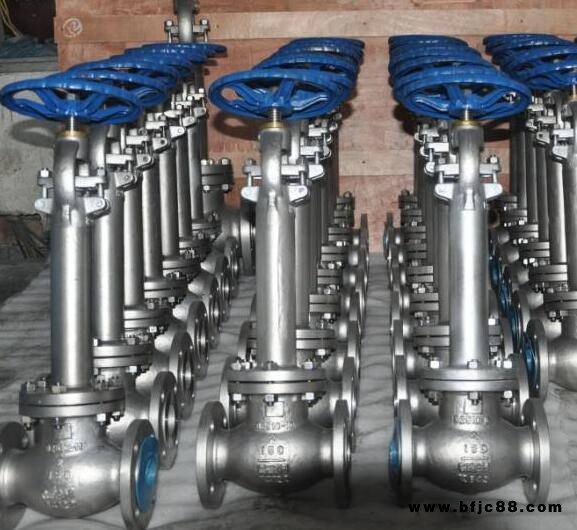

? 【DJ41F低溫截止閥-產品說明】? ? ? ??
? ? ? ? ? ? 低溫截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
工作原理
? ? ? ?低溫截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。低溫截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
【DJ41F低溫截止閥-產品規范】
公稱通徑 | DN15mm～300mm |
公稱壓力 | PN4.0MPa |
適用介質 | 液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態 等 |
適用溫度 | -196℃～+80℃ |
【DJ41F低溫截止閥-主要零件材料】
閥體 | ZG0Cr18Ni9 |
閥蓋、閥瓣 | 0Cr18Ni9/H62 |
閥桿 | 0Cr18Ni9 |
填料、密封圈 | PTFE |
【DJ41F低溫截止閥-主要外形尺寸】
公稱通徑 DN(mm) | DJ41F-40P 低溫截止閥 | 重量 (kg) | |||||||||
尺 寸 | |||||||||||
L | H開 | H關 | D | D1 | D2 | Z-d | b | f | D0 | ||
15 | 130 | 258 | 250 | 95 | 65 | 40 | 4-14 | 14 | 3 | 80 | 3.8 |
20 | 150 | 322 | 310 | 105 | 75 | 51 | 4-14 | 16 | 3 | 100 | 5.5 |
25 | 160 | 322 | 310 | 115 | 85 | 58 | 4-14 | 16 | 3 | 100 | 5.9 |
32 | 180 | 390 | 370 | 135 | 100 | 66 | 4-18 | 18 | 3 | 120 | 7.1 |
40 | 200 | 390 | 370 | 145 | 110 | 76 | 4-18 | 18 | 3 | 120 | 11.2 |
50 | 230 | 483 | 460 | 160 | 125 | 88 | 4-18 | 20 | 3 | 160 | 17.5 |
