| 品牌 : | 京蝶閥門 | 型號 : | J41B |
| 連接形式 : | 法蘭 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 33784961 | 貨號 : | 33784961 |
| 適用介質 : | 壓力環境 : | 常壓 | |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

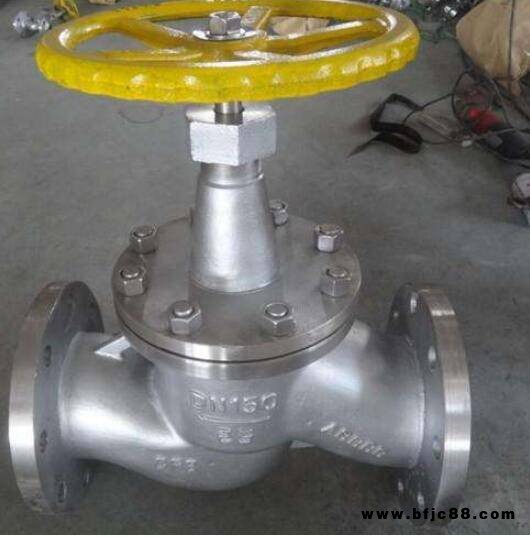

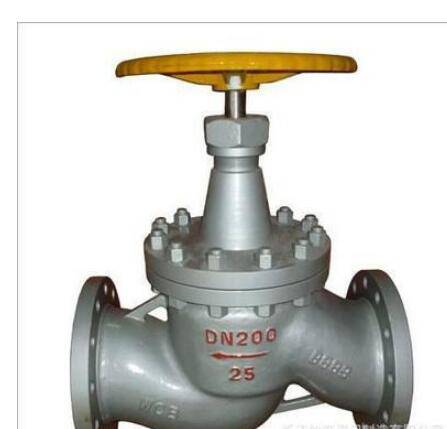

概述
J41B氨用截止閥閥體的結構形式有直通式、直流式和直角式。直通式是 常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 中通法蘭為方形結構，閥桿采用間桿連接。
閥體密封面部位采用球凸狀，與閥腳以線吻合密封。
結構特點及用途
中通法蘭為方形結構、閥桿采用暗桿連接.
閥體密封面部位采用球凸狀,與閥瓣以線吻合密封.
密封面采用巴氏合金,密封性能好,使用壽命長.
主要性能規范
適用介質:液,氣,氨,氮,氫
適用溫度:-40~150℃
試驗壓力
| 公稱壓力 PN(Mpa) | 試驗壓力(Mpa) | |
|---|---|---|
| 殼體強度試驗 | 密封試驗 | |
| 1.6 | 2.4 | 1.8 |
| 2.5 | 3.8 | 2.8 |
主要零件材料
| 產品類型 | 零件名稱 | |||||
|---|---|---|---|---|---|---|
| 閥體,閥蓋 | 閥桿 | 填料 | 密封面 | 墊片 | 緊固件 | |
| J41B-(16/25)C | 鑄鋼 | 碳鋼 | 聚四氟乙烯 | 巴氏合金 | 膠板 | 優質碳鋼 |
| J41B-(16/25)O | 球墨鑄鐵 | 碳鋼 | 聚四氟乙烯 | 巴氏合金 | 膠板 | 優質碳鋼 |
| J41B-(16/25)K | 可鍛鑄鋼 | 碳鋼 | 聚四氟乙烯 | 巴氏合金 | 膠板 | 優質碳鋼 |
