| 品牌 : | 京蝶閥門 | 型號 : | J44H |
| 連接形式 : | 法蘭 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 77893256 | 貨號 : | 77893256 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 角式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |
概述

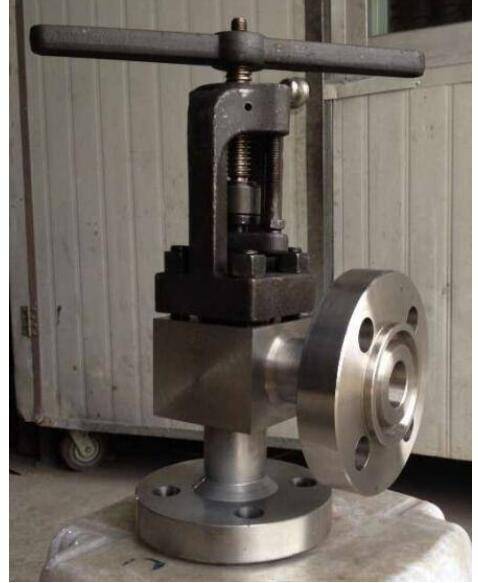

角式截止閥出口為90度直角狀，廣泛適用于各種高壓場合。它的原理構造是通過閥瓣沿流體的中心線作直線運動。以閥瓣做為角式截止閥的的啟閉件，啟閉件形狀為塞形，密封面呈平面或錐面。
執行標準
設計與制造：SP-67(中線)結構長度: SP-67(窄系列) ANSI B16.10
法蘭尺寸：NSI B16.5(NPS≤24) API605(NPS＞24)壓力試驗:SPI 598
法蘭連接截止閥（角式）
設計與制造符合中國國家標準
公稱壓力PN1.0～2.5(MPa) 公稱通徑 DN15～300(mm)
基本結構形式：角式（全襯里）基本型號：手動J44F3 J44F46電動J944F3 J944F46
產品性能規范
| 襯里、閥座 | 適用溫度（℃） | 適用介質 |
|---|---|---|
| PTFE（F4） | ≤180 | 除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
| PCTFE（F3） | ≤120 | |
| FEP（F46） | ≤150 | |
| PFA（可熔性F4） | ≤180 | |
| PVDF（F2） | ≤100 | |
| RPTFE（RF4） | ≤180 |
主要零件材料
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
|---|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球體/閥桿 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 6 | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 8 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 10 | 手柄 | WCB | WCB | WCB | |||
