| 品牌 : | 京蝶閥門 | 型號 : | J11W |
| 連接形式 : | 螺紋 | 材質 : | 球墨鑄鐵 |
| 公稱通徑 : | DN50 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 88657413 | 貨號 : | 88657413 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |
概述
美標內螺紋截止閥是引進歐洲先進工藝，結構合理、造型美觀，密封性好，密封面間磨擦力小，壽命較長等特點；不銹鋼美標截止閥廣泛用于水、蒸汽、油品、 、 等多種介質。
特點
結構簡單，制造和維修比較方便。
工作行程小，啟閉時間短。
密封性好，密封面間磨擦力小，壽命較長。
在開閉過程中密封面的摩擦力比閘閥小，耐磨。
通常只有一個密封面，制造工藝好，便于維修。
截止閥閥體的結構形式有直通式、直流式和直角式。
性能規范
| 公稱壓力 | PN | 2.5,4.0,6.4 | MPa |
|---|---|---|---|
| 強度試驗壓力 | PT | 3.8,6.0,9.6 | |
| 低壓氣密封試驗壓力 ? | 0.6 | ||
| 高壓密封試驗壓力 | 3.0,4.8,7.6 | ||
| 適用介質 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
| 水、油品、氣 | 類 | 類 | |
| 適用溫度 | -40～180℃ | ||
主要零件材料
| 零件名稱 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
|---|---|---|---|
| 閥體 | WCB | ZG1Cr18Ni9Ti ?CF8 | ZG1Cr18Ni12Mo2Tii CF8M |
| 閥蓋 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18NI12Mp2Ti 316 |
| 閥桿 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 18Ni12Mo2Ti 316 |
| 密封圈 | 304,316 | ||
| 填料 | 聚四氟乙烯 | ||

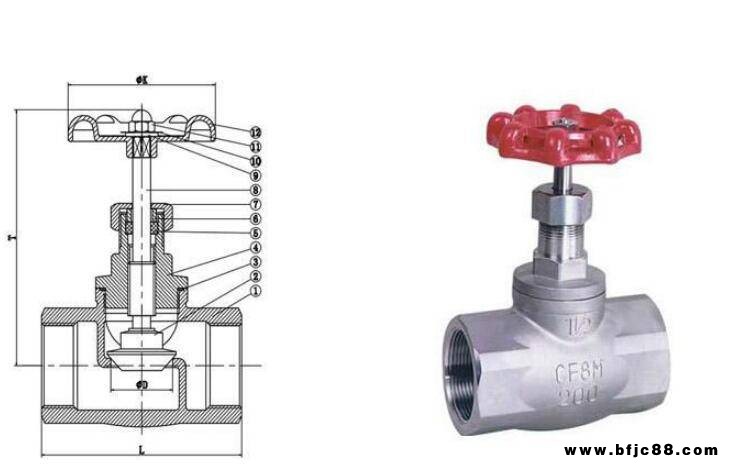

主要外型尺寸
| DN | G | L | E | B | H | A |
|---|---|---|---|---|---|---|
| 6 | 1/4〞 | 60 | 15 | 23 | 80 | 60 |
| 10 | 3/8〞 | 60 | 15 | 26 | 80 | 60 |
| 15 | 1/2〞 | 68 | 16 | 31 | 90 | 70 |
| 20 | 3/4〞 | 82 | 18 | 38 | 98 | 70 |
| 25 | 1〞 | 90 | 20 | 46 | 108 | 80 |
| 32 | 11/4〞 | 105 | 21.5 | 56 | 120 | 90 |
| 40 | 1 〞 | 120 | 23 | 63 | 146 | 100 |
| 50 | 2 | 140 | 24.5 | 76 | 162 | 120 |
