| 產品特性 : | 流量精確 | 品牌 : | 歐業閥門 |
| 材質 : | 球墨鑄鐵 | 型號 : | DP27 |
| 連接形式 : | 螺紋 | 適用介質 : | 空氣 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | 15-500 |
| 結構形式 : | 彈簧薄膜式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 形態 : | 隔膜式 | 類型(通道位置) : | 先導式 |
| 規格 : | 15-500 |
結構特點：

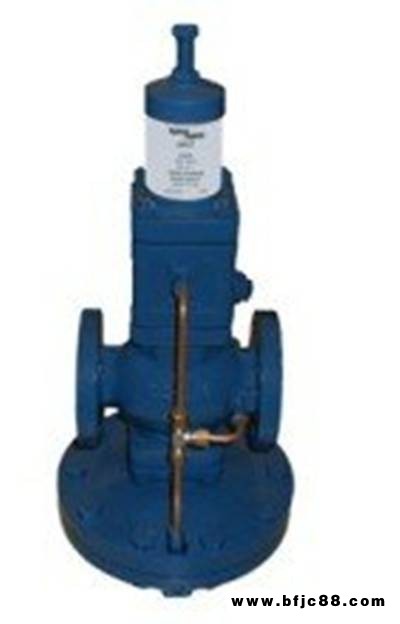

DP27 導閥型隔膜式減壓閥為球墨鑄鐵材質。閥體，主閥閥芯，導閥閥芯閥座，內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10：1，控制準確。當壓力調節范圍超過10：1時，應采用兩個減壓閥串聯布置。DP27G為軟閥座型號，用于壓縮空氣系統，或其它工業氣體（不適用于氧氣）。DP27減壓閥可在同一主閥體上組合多個導閥，用于實現兩級壓力控制，溫度壓力控制，遠程調控等多種功能。常用規格有DN15∽50,PN1.6/2.5MPa,使用工作溫度DP27≤232℃,DP27G≤120℃,壓力調節范圍(錐形彈簧)0.02∽1.7MPa。
主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 | 球墨鑄鐵/WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
膜片 | 316 |
調節彈簧 | 60Si2Mn |
主閥彈簧 | 50CrVA |
流量系數(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
Cv | 2.8 | 5.5 | 8.1 | 12.0 | 17.0 | 28.0 | 45.5 | 60.1 | 93.3 | 146 | 186 |
連接尺寸：
DN | L | H1 | H | D |
15 | 147 | 221 | 133 | 185 |
20 | 154 | 224 | 136 | 185 |
25 | 160 | 235 | 145 | 207 |
32 | 180 | 236 | 156 | 207 |
40 | 200 | 238 | 176 | 255 |
50 | 230 | 246 | 183 | 255 |
65 | 250 | 295 | 200 | 320 |
80 | 310 | 323 | 230 | 350 |
100 | 350 | 340 | 263 | 380 |
125 | 400 | 359 | 306 | 455 |
150 | 450 | 375 | 330 | 500 |
