| 產品特性 : | 減壓 | 品牌 : | 歐業閥門 |
| 材質 : | 碳鋼 | 型號 : | Y42X |
| 連接形式 : | 法蘭 | 適用介質 : | 水 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | 15-500 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 直通式 | 規格 : | 15-500 |

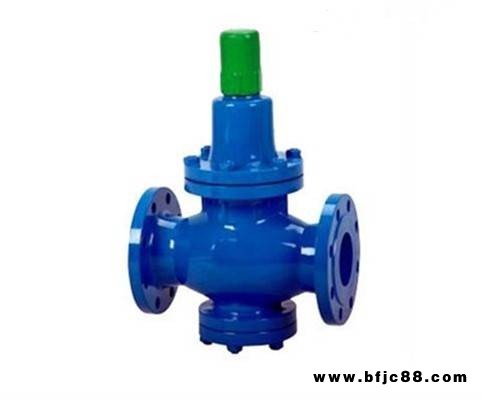

Y42X型直接作用彈簧活塞式水減壓閥主要適用于工作溫度0-90℃的水、空氣、油品和非腐蝕液體管路上。在高層建筑的冷熱水供水和消防供水系統中，可取代常規分區水管，簡化和節省系統的設備，降低工程造價。工奧閥門生產的Y42X彈簧活塞式水減壓閥比原膜片式提高壽命3倍以上。
本減壓閥通過自動調節閥瓣開度，實現對管道介質減壓穩壓的作用，保護閥后設備的正常運行。
二、Y42X彈簧活塞式水減壓閥主要技術參數和性能指標
公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
壓力特性偏差(Mpa)△P2P | GB12245-2005 | ||
流量特性偏差(Mpa)P2G | GB12245-2005 | ||
滲漏量 | 0 | ||
工作溫度 | 0℃-80℃ | ||
三、Y42X彈簧活塞式水減壓閥主要零部件材料表
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB/304 |
閥座 | 2Cr13/304 |
閥瓣 | 2Cr13/304 |
閥桿 | 2Cr13/304 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13/304 |
O型圈 | 橡膠/聚四氟乙烯 |
密封圈 | 橡膠/聚四氟乙烯 |
膜片 | 夾織物橡膠 |
調節彈簧 | 60Si2Mn |
四、Y42X彈簧活塞式水減壓閥主要流量系數表(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 2 | 3.5 | 4 | 4.5 | 14 | 14.5 | 15 | 60 | 64 | 120 | 140 | 230 | 350 | 520 | 690 | 950 | 1400 |
五、Y42X彈簧活塞式水減壓閥主要外形尺寸表（單位：mm ） (PN1.0-2.5M)
公稱通徑 DN | 外 形 尺 寸 | ||
L | H2 | H1 | |
15 | 160 | 225 | 90 |
20 | 160 | 265 | 98 |
25 | 180 | 265 | 110 |
32 | 200 | 265 | 110 |
40 | 220 | 320 | 125 |
50 | 250 | 320 | 125 |
65 | 260 | 325 | 130 |
80 | 310 | 385 | 160 |
100 | 350 | 385 | 170 |
125 | 400 | 430 | 200 |
150 | 450 | 430 | 210 |
200 | 500 | 560 | 240 |
250 | 600 | 690 | 290 |
300 | 800 | 800 | 335 |
350 | 850 | 880 | 375 |
400 | 900 | 980 | 405 |
450 | 900 | 1100 | 455 |
500 | 950 | 1130 | 465 |
