| 產品特性 : | 節約能源 | 品牌 : | 歐業閥門 |
| 材質 : | 碳鋼 | 型號 : | YQ98001型 |
| 連接形式 : | 法蘭 | 適用介質 : | 空氣 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | 15-500 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 直通式 |

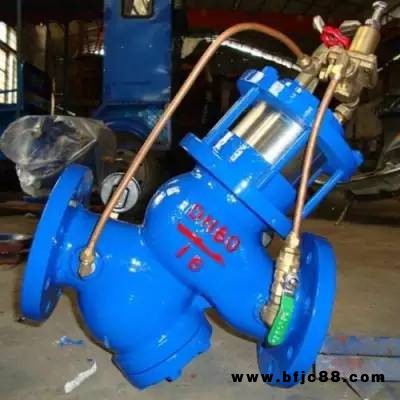

設備特點
1、閥體采用流線型的Y型寬閥體結構，因而具有壓力損失小、力量大(比現有一般腰鼓形閥體的控制閥流量增加25%)且抗汽蝕能力強、減低噪音。
2、液壓缸式活塞傳動，動作平穩可靠。動作時有緩沖作用，因此噪音很小。克服薄膜式因壓力、流量急劇變化而產生振動，噪音大及薄膜容易破損的缺點。
3、方便實用的傳動密封機構，整個機構具有傳動、導向、密封三大功能，而且與閥體各自獨立。使用時閥體裝在管網中。也可將整個機構拆下，因此維修及更換零配件十分方便。本閥設計有三處定位導向機構。即活塞、閥桿、導向架，能保證閥門開閉時更加準確、可靠，克服其他閥門一點定位而引起不穩定的確定。活塞采用標準件雙Y型自密封原理橡膠圈，使密封安全可靠。機構內設置有彈簧能防止流體壓力流量的急劇變化時所產生的振動，并在無流量時自動關閉閥門，防止介質倒流。液壓缸具有緩沖作用，減少水沖擊壓力即(水錘)對管網的影響。
4、YQ9800型多功能過濾活塞式水力控制閥在主閥不變的情況下，可以根據管網中不同的要求，附上合控制系統就可以滿足管網中不同的需求，如可調減閥、安全泄壓閥、遙控浮球閥、緩閉止回閥、電動浮球閥、多功能水泵控控制閥、流量控制閥等。并且可以實現自控、電控、遙控、及控制其開閉的時間和速度。達到一閥多用的作用，為現代的水系統工程，石油等工業領域提供理想的流體控制裝置
一、使用原理：
YQ98001型過濾活塞式可調減壓閥從性能上講是一種流體控制設備，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥在此基礎上，利用液壓傳動原理來控制閥的啟、閉及開度。而達到閥門性能上的要求，并利用管道中的流體作為液壓傳動介質，而不需要獨立的液壓泵站，既節約設備的投資，又節約能源，也能達到自動控制的目的。
二、主要技術參數：
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 緩閉時間(S) | 低動作壓力(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | 3-60 | ≥0.07 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.15-1.4 | ||||
2.5 | 3.75 | 2.75 | 0.2-2.0 |
三、零部件材料如下表：
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼 |
閥座 | 錫青銅、不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+橡膠 |
閥桿 | 鋁青鋼、鉻不銹鋼 |
活塞 | 鉻不銹鋼+橡膠 |
過濾網 | 不銹鋼 |
彈簧 | 不銹鋼 |
