| 產品特性 : | 防止倒流 | 品牌 : | 歐業閥門 |
| 型號 : | HQ45X | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 結構形式 : | 旋啟式 | 公稱通徑 : | 15-500 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

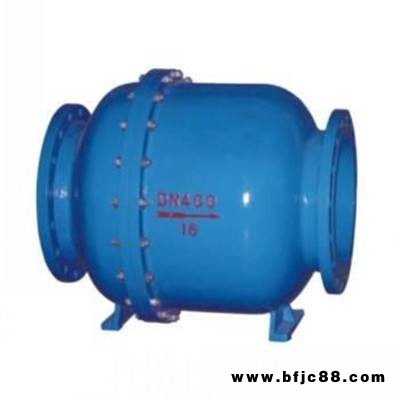

HQ45X微阻球形止回閥采用橡膠包球為閥瓣，在介質的作用下，可字啊閥體內地滑道上滾動，從而打開或關閉閥門。具有流量大，流阻損失小，密封性能好，消聲關閉，能減小水擊波。水平或垂直安裝均 可。可安裝與冷水、熱水、工業及生活污水等水泵出口，防止介質倒流。此閥零件少，拆卸方便。球體的膠層有很好的彈性和耐磨性，故具有減振、吸振，易 于密封，工作安全可靠。
一、HQ45X微阻球形止回閥主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
二、零部件材質：
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼 |
球體 | 碳鋼+橡膠 |
閥座 | 碳鋼、不銹鋼 |
三、產品連接尺寸：
HQ45X-10/16外型尺寸 | ||||||||||||
公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L（mm) | 550 | 650 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
連接尺寸 | 法蘭連接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84標準 | |||||||||||
