| 產品特性 : | 防止倒流 | 品牌 : | 歐業閥門 |
| 型號 : | H74 | 材質 : | 不銹鋼 |
| 連接形式 : | 對夾 | 加工定制 : | 是 |
| 種類 : | NRVG靜音式 | 結構形式 : | 升降式 |
| 公稱通徑 : | 15-500 | 適用介質 : | 油品 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 蒸汽 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | 15-500 |
簡介：

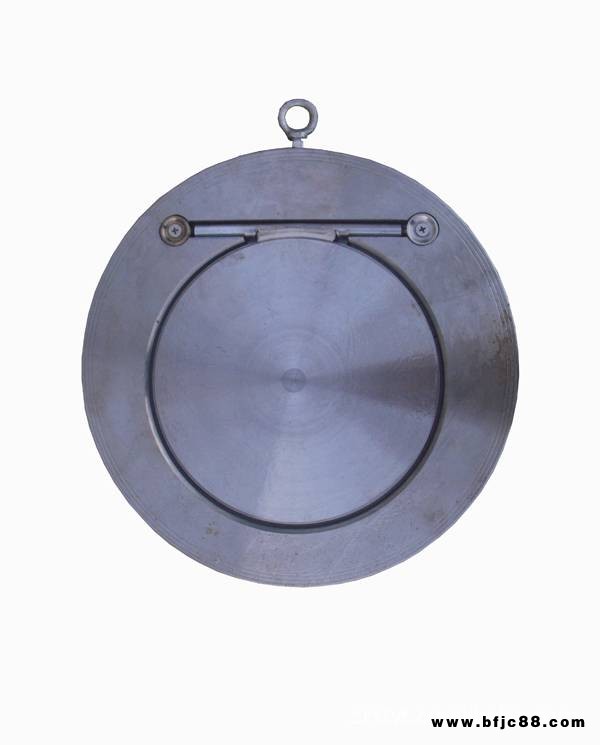

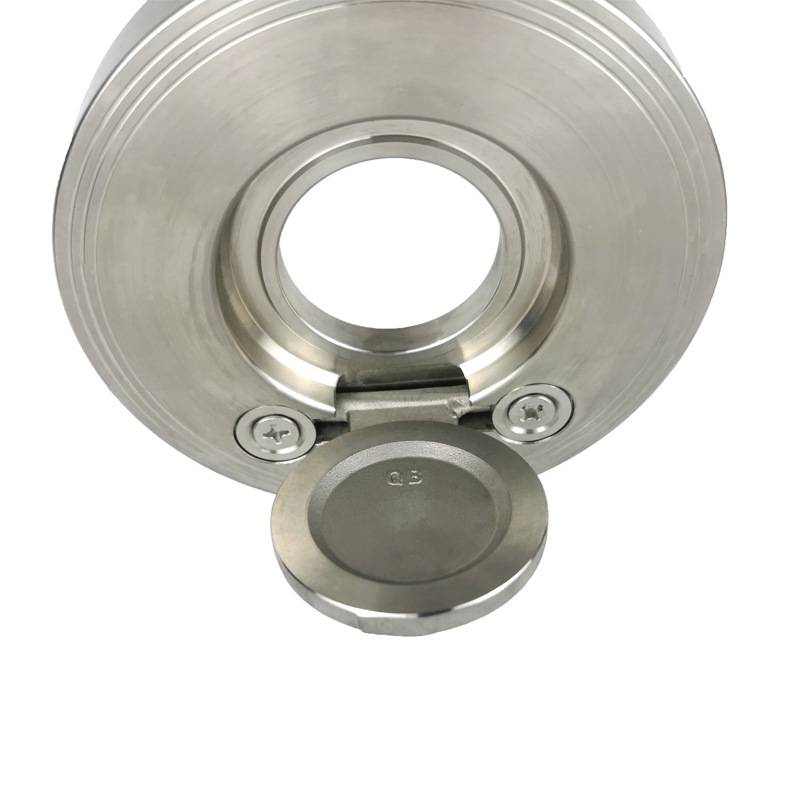

H74Ⅰ型、Ⅱ型對夾圓片式止回閥，是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所***為適用
主要技術參數： 工作壓力 1.6MPa 、2.5MPa、 150Lb、300Lb 工作溫度 t≤400℃ 適用介質 油、水、酸堿等液體
主要外形尺寸： NO 部件名稱 數量 材質 1 閥體 1 WCB、304、316、316L 2 "O"型密封圈 2 丁腈橡膠、氟橡膠 3 閥板 1 304、316、316L 4 "O"型密封圈 1 丁腈橡膠、氟橡膠 5 吊鉤 1 304 6 小壓蓋 2 304、316、316L 7 彈簧軸 1 304、316、316L 8 開槽半沉頭螺釘 2 304、316、316L 9 大壓蓋 2 304、316、316L 10 開槽半沉頭螺釘 2 304、316、316L 11 彈簧 1 304、316、316L
| NO | 部件名稱 | 數量 | 材質 |
| 1 | 閥體 | 1 | WCB、304、316、316L |
| 2 | "O"型密封圈 | 2 | 橡膠、氟橡膠 |
| 3 | 閥板 | 1 | 304、316、316L |
| 4 | "O"型密封圈 | 1 | 丁橡膠、氟橡膠 |
| 5 | 吊鉤 | 1 | 304 |
| 6 | 小壓蓋 | 2 | 304、316、316L |
| 7 | 彈簧軸 | 1 | 304、316、316L |
| 8 | 開槽半沉頭螺釘 | 2 | 304、316、316L |
| 9 | 大壓蓋 | 2 | 304、316、316L |
| 10 | 開槽半沉頭螺釘 | 2 | 304、316、316L |
| 11 | 彈簧 | 1 | 304、316、316L |
