| 產品特性 : | 防止倒流 | 品牌 : | 歐業閥門 |
| 型號 : | H48 | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 種類 : | DDCV雙瓣式 | 結構形式 : | 旋啟式 |
| 公稱通徑 : | 200 | 適用介質 : | 蒸汽 |
| 壓力環境 : | 高壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 直通式 |
| 規格 : | 200 |

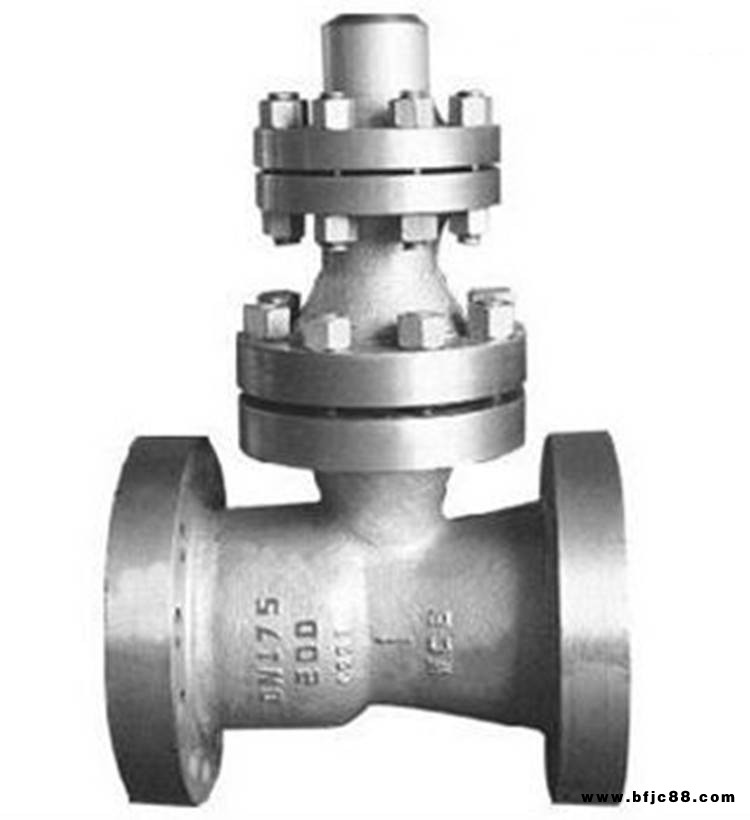

H48空排止回閥安裝在火電機組的高壓給大泵出口管道上，防止給水倒流，保護給水泵。該閥配合水泵 小流量自 動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵 的安全運行。當空排止回閥開啟時，再循環旁路閥就自動關閉。不宜用于含有固體顆粒和粘度較大的介質。
性能規范：
??H48H-200型旋啟式止回閥，適用于＜258℃的水或似此介質的管路上，起到阻止管路內介質與規定相反方向流動的作用。
閥門在各級溫度下的工作壓力
型號 | 公稱壓力 | 強度實驗壓力 | 密封實驗壓力 | 介質工作溫度 | ||
至200 | 250 | 300 | ||||
**工作壓力P(MPa) | ||||||
P20 | P25 | P30 | ||||
H48H-20 | 20 | 30 | 20 | 20 | 18.4 | 16.4 |
結構和作用原理：
1、本止回閥有閥體、閥瓣、搖臂、閥桿、密封機構與發條彈簧調節機構組成。
2、本止回閥在開啟時，應給水泵流量與楊程的作用，打開止回閥閥瓣、使介質流經閥門進入管道。
3、若介質與規定方向相反流動時，閥瓣則因本身和外部彈簧力的作用力，以及閥瓣受介質的反向力和彈簧的回彈力從而使閥瓣緊壓在閥體密封面上，起到關閉的作
用。
4、調節彈簧機構、可調節止回閥密封緊力改善止回閥的開啟條件。密封緊力調節方法、順轉為增加密封力逆轉為減低密封力、逆轉時將小拉手拉緊，方可逆轉。
