| 產品特性 : | 防止倒流 | 品牌 : | 歐業閥門 |
| 型號 : | H664Y | 材質 : | 碳鋼 |
| 連接形式 : | 焊接 | 加工定制 : | 是 |
| 種類 : | DDCV雙瓣式 | 結構形式 : | 旋啟式 |
| 公稱通徑 : | 125 | 適用介質 : | 蒸汽 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | 125mm |
簡介：

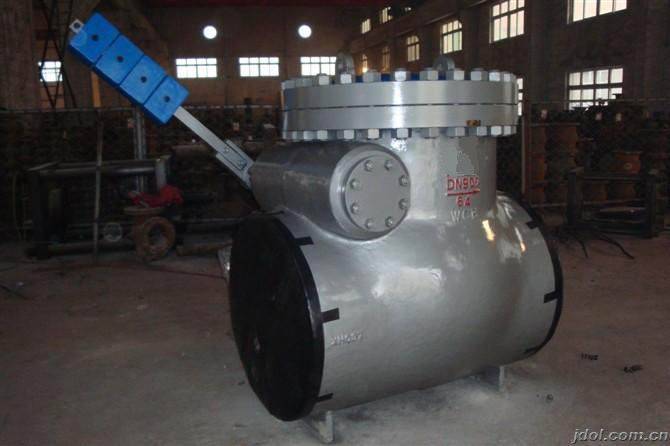

抽氣止回閥該系列產品主要用在600MW以下火力發電汽輪機抽汽系統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用。其性能要求為在管道介質倒流、斷電、事故等非常狀態下，該閥門瞬間關閉，關閉時間小于0.5秒。
特點：
1.設計制造驗收標準采用ANSIB16.34、E101或JB/T3595，強度及密封性能完全符合標準需要，真空
2.針對不同溫度，主體材料采用碳鋼或高溫鋼，密封面堆焊硬質合金；
3.閥瓣設計為經搖桿與閥桿活動連接，可與閥認密封面自對對中，保證密封面吻合；
4.閥座密封面傾斜一定角度，減少關閉時間，減輕沖擊，保護設備本身和管道安全；
5.閥門配有阻尼重錘，可平衡關閉件動力矩，防止不錘的發生；
6.閥體內腔采用流線型設計，流通能力大，減小閥門阻力；
7.執行機構為彈簧復位式氣缸或液壓缸，并與閥門關閉件動作相對獨立，執行機構故障不影響關閉件動作；
8.氣缸戒液壓缸內壁涂***耐蝕層，可增加壽命，減輕動作阻力，使閥門靈活、可靠；
9.關閉件開啟設有限位機構，避免開啟過位造成損壞；
10.執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示；
11.也可根據用戶具體要求進行針對性設計。
H664Y抽氣止回閥試驗標準：
設計制造標準：ASME/ANSIB16.34、E101、JB/T3595
結構長度標準：JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法蘭標準：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
試驗驗收標準：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
