| 產品特性 : | 節約能源 | 品牌 : | 歐業閥門 |
| 型號 : | Z60Y | 連接形式 : | 焊接 |
| 主體材料 : | 鑄鋼 | 公稱通徑 : | 15-500 |
| 3C閥門類別 : | 工業 | 適用介質 : | 油品 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

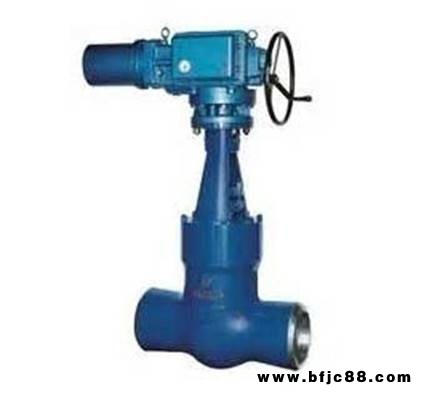

簡述：美標電站閘閥“電站閘閥”也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
portant;"="">美標電站閘閥產品采用標準
設計標準 | JB/T 3593 | |
結構長度 | 對焊連接 | JB/T 2788、GB/T 15188.1 |
壓力與溫度 | JB/T 3593 | |
試驗和檢驗 | JB/T 3593 | |
焊接坡口 | JB/T 3593、ASME16.25 | |
portant;"="">注：閥門連接法蘭及焊接坡口可根據用戶要求設計制造。
portant;"="">美標電站閘閥主要零件材料
序號 | 零件名稱 | 材質 |
1 | 閥體 | WCB、WC1、WC6、WC9、C12 |
2 | 閥座 | A105、A182-F11、F22、F5、F9 |
3 | 閥瓣 | WCB、WC1、WC6、WC9、C12 |
4 | 閥桿 | A182Gr.F6a、A182 -F22、A182-F11 |
5 | 閥蓋 | WCB、WC1、WC6、WC9、C12 |
6 | 密封圈 | 柔性石墨 |
7 | 四開環 | A182Gr.F6a、A182 -F22 |
8 | 填料 | 柔性石墨 |
9 | 雙頭螺柱 | A193-B7、A182 F22 |
10 | 螺母 | A194-269、A182 F22 |
11 | 閥桿螺母 | 銅合金 |
12 | 手輪 | A47-32510 |
portant;"="">
結構特點
portant;"="">1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
portant;"="">2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
portant;"="">3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
portant;"="">4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
portant;"="">5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
portant;"="">6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360度均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
