| 產品特性 : | 節約能源 | 品牌 : | 歐業閥門 |
| 型號 : | Z41H | 連接形式 : | 法蘭 |
| 主體材料 : | 碳鋼 | 公稱通徑 : | 10-500 |
| 3C閥門類別 : | 工業 | 適用介質 : | 油品 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 手輪 |
| 用途 : | 調節 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
| 規格 : | 10-500mm |
簡介：

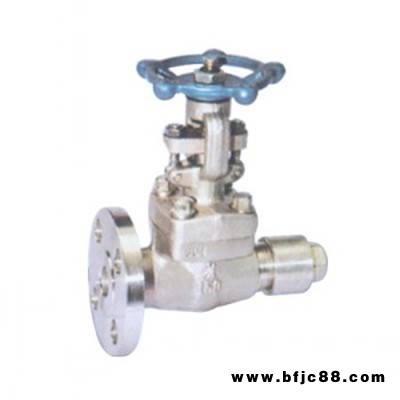

放空導淋閥有二種閥蓋設計形式. 種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接. 種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接.
放空導淋閥延長閥體閥門適用于閘閥、球閥和截止閥。
延長閥體閥門設計結構和特征
放空導淋閥閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
自定心壓板壓套式
螺紋、承插或對焊接端整體延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合(NPT)ANSI/ASME B1.20.1
明桿支架型(OS￡Y)
