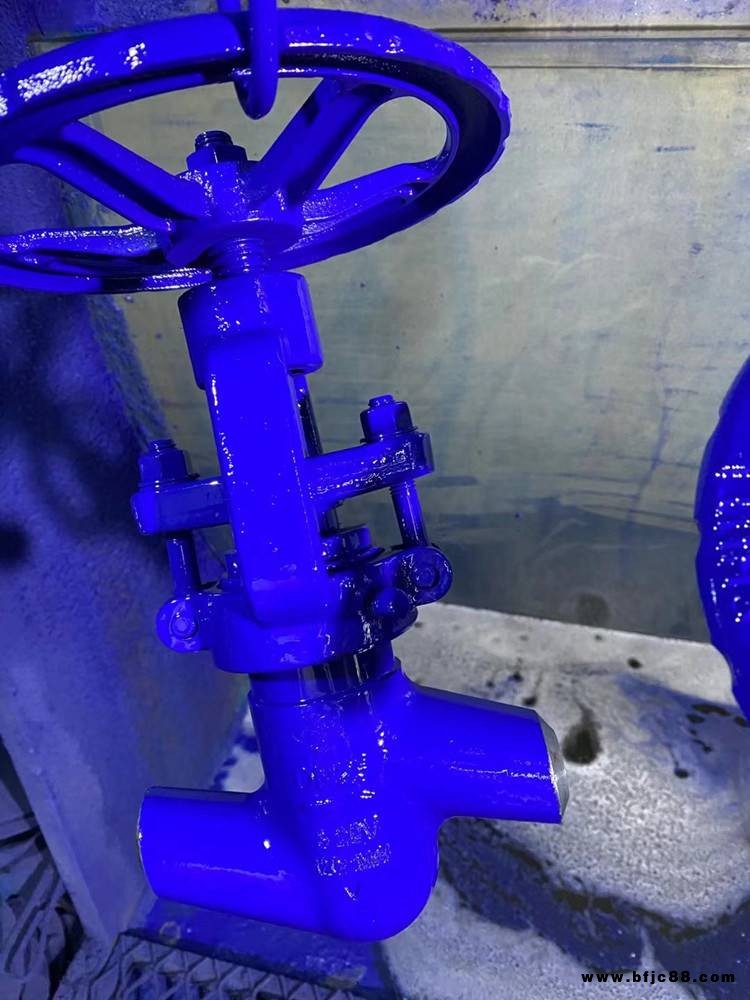

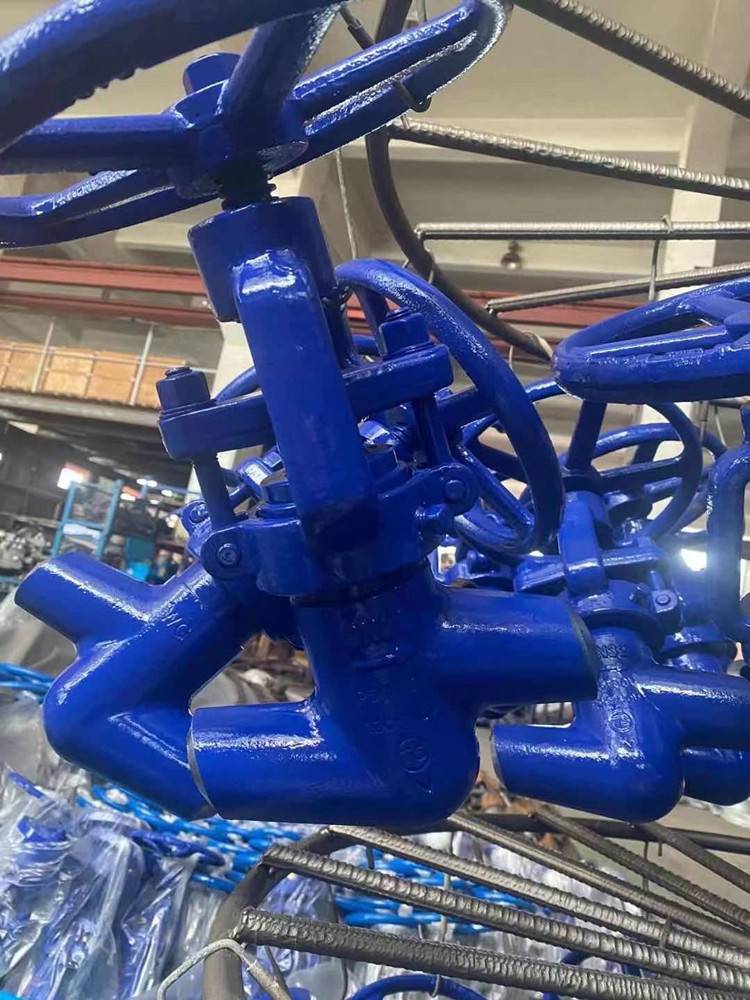

| 產品特性 : | 密封性好 | 品牌 : | 歐業閥門 |
| 型號 : | J61Y | 連接形式 : | 焊接 |
| 材質 : | 碳鋼 | 公稱通徑 : | 10-65 |
| 3C閥門類別 : | 工業 | 適用介質 : | 油品 |
| 壓力環境 : | 高壓 | 工作溫度 : | 高溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 手輪 | 類型(通道位置) : | 直通式 |
| 規格 : | 10-65 |
結構特點
1、 啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置。
3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
工作原理
開啟過程 1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
關閉過程 1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90度。
3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90度。
電動截止閥標準規范：
設計制造標準：ASME B16.34、E101
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
閥蓋填料函嘗試合理,填料加緩蝕劑,密封可靠,開關平穩。
型號 | 公稱壓力PN(MPa) | 試驗壓力PN(MPa) | 適用溫度（℃） | 適用介質 | |
強度試驗 | 密度試驗 | ||||
J61Y-200 | 20.0 | 30 | 22 | 425 | 水、蒸汽、油品 |
J61Y-250 | 25.0 | 37.5 | 27.5 | ||
J61Y-320 | 32.0 | 48 | 35.2 | ||
J61Y-P54/100V | P54/100V | 30 | 11 | 540 | |
J61Y-P54/140V | P54/140V | 40 | 15.4 | ||
J61Y-P54/170V | P54/170V | 48 | 19 | ||
J61Y-P57/170V | P57/170V | 63 | 19 | 570 | |
