| 產品特性 : | 截斷介質 | 品牌 : | 歐業閥門 |
| 型號 : | J61Y | 連接形式 : | 焊接 |
| 材質 : | 碳鋼 | 公稱通徑 : | 15-500 |
| 3C閥門類別 : | 工業 | 適用介質 : | 油品 |
| 壓力環境 : | 高壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 類型(通道位置) : | 直通式 |
| 規格 : | 15-500 |
介紹：
鍛鋼波紋管截止閥是指閥體采用鍛造鋼的波紋管截止閥。鍛鋼波紋管截止閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質:水、蒸氣等非腐蝕性介質。鍛鋼波紋管截止閥與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。鍛鋼波紋管截止閥有二種閥蓋設計形式。 種是螺栓式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。 種設計形式是焊接式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。
結構：
自定心壓板壓套式
螺紋、承插或?qū)附佣苏w延長閥體

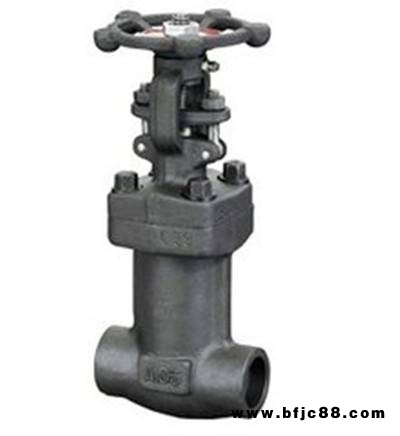

鍛鋼波紋管截止閥
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合(NPT)ANSI/ASME B1.20.1
明桿支架型(OS￡Y)
相關壓力:
·800LB

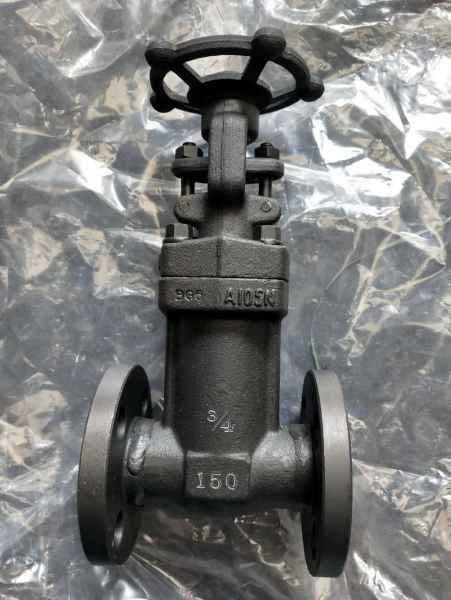

鍛鋼波紋管截止閥 800Lb
部件：
波紋管截止閥的特性:
1、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏,并符合國際密封標準
2、沒有流體損失，降低能源損失，提高工廠設備安全
3、使用壽命長，減少維修次數，降低經營成本
4、堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件
5、氣體介質閥座采用PTFE軟密封材料提高本閥的密封性
6、耐高溫≤425℃閥座采用錐面硬密封。達到氣密性能零泄漏
