| 產品特性 : | 節約能源 | 品牌 : | 歐業閥門 |
| 型號 : | WJ41H | 連接形式 : | 法蘭 |
| 材質 : | 碳鋼 | 公稱通徑 : | 15-500 |
| 3C閥門類別 : | 工業 | 適用介質 : | 油品 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 美標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 類型(通道位置) : | 直通式 | 規格 : | 15-500 |
?

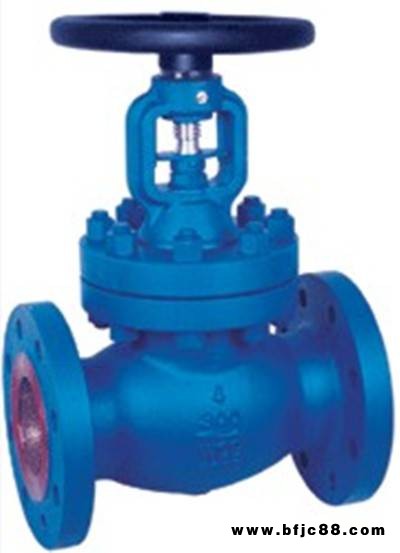

美標波紋管截止閥介紹：
?
??????? WJ41H美標波紋管截止閥是工奧公司引進美國先進的技術，經過本公司工程消化吸引從而制造的一款美標波紋截止閥產品。，此產品采用雙層波紋管設計，焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。在高溫情況下，閥桿不與介質接觸，確保閥桿零泄漏。同時保證足夠的強度和韌性，可以開關上萬次。使用壽命長，操作更為簡便，受到了廣大客戶的喜愛。美標波紋管截止閥適用于公稱壓力CLASS150-900LBS,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
?
美標波紋管截止閥工作原理：
?
?????? 美標波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。 適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
?
美標波紋管截止閥產品特點：
?
1、產品結構合理、密封性能可靠、造型美觀；
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4、直角式德標波紋管截止閥雙重密封，性能更可靠；
5、閥桿升降位置指示，更直觀；
6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
?
◆美標波紋管截止閥技術規范
?
結構形式 | BB-BG-OS & Y |
驅動方式 | 手動 |
電動 | |
設計標準 | ASME B16.10、BS1873 |
結構長度 | ASME B16.10 |
連接法蘭 | ASME B16.5 |
試驗和檢驗 | API598 |
◆產品性能規范
?
公稱壓力（LB） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
150 | 3.0 | 2.2 | ≤350℃ | 水、蒸汽、油品等 |
300 | 7.5 | 5.5 | ||
600 | 15.0 | 11.0 | ||
900 | 22.5 | 16.5 |
?
