| 產品特性 : | 優質 | 品牌 : | 工奧閥門 |
| 型號 : | ZHYQ | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 適用介質 : | 水、蒸汽、油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 閥體 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |

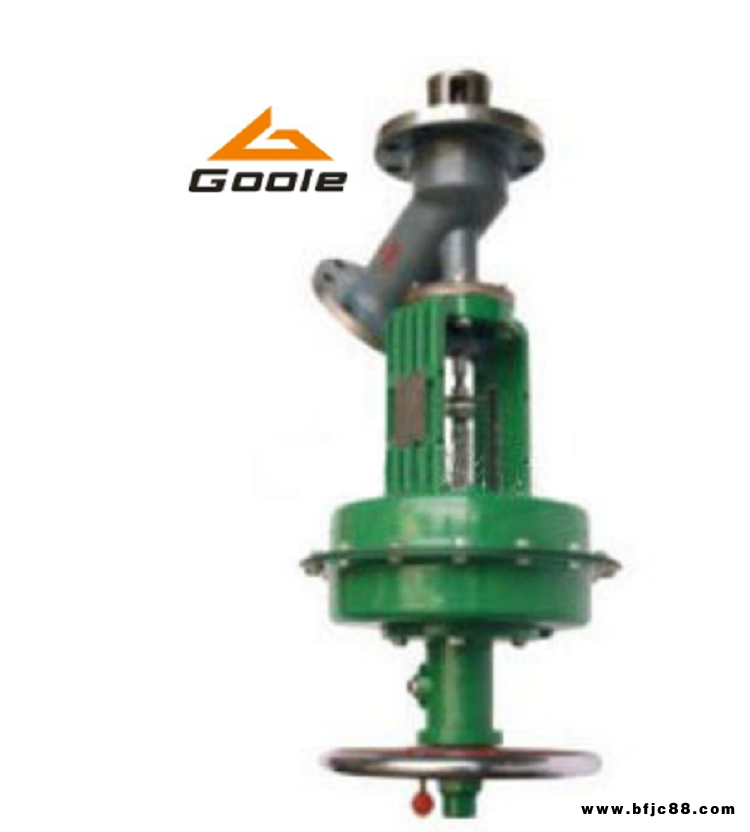

ZHYQ氣動罐底調節閥慨述
? ZHYQ氣動罐底調節閥是一種特殊結構型式的單座調節閥，閥體成Y形，閥體流路流暢，流量大，壓降損失小，閥座泄漏量符合ANSIB1G.104標準，調節閥配用HA多彈簧式薄膜執行機構，其結構緊湊；輸出力大，該閥 適宜控制容易沉積或含有顆粒的流體。ZHYQ氣動罐底調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等。我廠在原有氣動角形閥的基礎上開發的一種新穎產品。產品廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。
一、ZHYQ氣動罐底調節閥主要零件材料?
閥體:?ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr17Ni12Mo2??
閥芯：0Cr17Ni12Mo2、司鈦萊合金堆焊?閥座：聚四氟乙烯?
閥桿、推?桿：2Cr13、1Cr18Ni9Ti??
波?紋?膜?片：丁腈橡膠夾增強滌綸織物?
膜蓋：A3??
彈簧：60Si2Mn ?
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管??
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片?
二、ZHYQ氣動罐底調節閥主要技術參數
| 公稱通徑 DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|
| 閥座直徑 dN(mm) | 40 | 50 | 80 | 80 | 100 | 150 | 200 |
| 額定流量系數Kv | 14 | 35 | 55 | 95 | 135 | 220 | 720 |
| 額定行程 | 25 | 40 | 50 | 75 | |||
| 信號范圍Pr(KPa) | 20～100、40～200、80～240、段幅：20～60、60～100 | ||||||
| 氣源壓力Ps(MPa) | 0.14～0.4 | ||||||
| 固有流量特性 | 快開式 | ||||||
| 允許泄漏量 | 硬閥座：10-4×閥額定容量、軟閥座：10-7×閥額定容量 | ||||||
| 公稱壓力PN(MPa) | PN1.6、PN4.0、PN6.4 | ||||||
三、ZHYQ氣動罐底調節閥結構示意圖
