| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | 氣動疏水式調節閥 | 材質 : | 碳鋼 |
| 連接形式 : | 焊接 | 加工定制 : | 否 |
| 公稱通徑 : | DN100 | 適用介質 : | 水、其他 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
| 規格 : | DN100 |
一、概述
工作條件很差，汽蝕相當嚴重，為確保危急疏水調節閥的可靠運行，我廠改進了原有的結構，并吸取國外經驗，在結構上和材料上都進行了改進，使其具有良好的抗汽蝕性能。由于閥座和閥芯采用了合理的接觸面角度，所以在關閉狀態下無泄漏現象
二、應用
為了提高發電廠的經濟性，汽輪機都設有回熱加熱系統，即裝有高低壓加熱器，當高低壓加熱器發生滿水故障時，保持加熱器正常水位的疏水調節閥就不能滿足故障狀態下的排水能力，必需通過快開的，流量較大的危急疏水調節閥來排水。本系列危急疏水調節閥可為125、200、300、600、1000MW高低壓加熱器配套使用。也適用于100MW以下的各類小型機組疏水流量的調節。
portant;="" height:="" !important;"="">工作原理
portant;="" height:="" !important;"="">危急疏水調節閥是由電動執行機構和危急疏水調節閥兩部份組成。電動調節閥輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，使調節閥始終保持在一個輸入信號相對應的位置上，完成伺服調節任務。
三、ST968Y危急疏水調節閥主要技術參數
| 公稱通徑DN（mm） | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量特性 | 近似直線，近似等百分比 | |||||||
| 公稱壓力PN(MPa) | ≤10 | |||||||
| 連接型式 | 焊接、法蘭 | |||||||
| 配用執行機構 | PZD型 | |||||||
| 行程L（mm） | 57.6 | 88.2 | ||||||
| 大壓差△P（MPa） | ≤8 | |||||||
| 額定流量系數Cv | 99 | 175 | 275 | 395 | 640 | 1000 | 1440 | |
| 工作溫度（℃） | ≤450 | |||||||
| 使用介質 | 水 | |||||||
注：1、該型號還有法蘭式ST948Y、直角式ST967Y和法蘭直角式ST947Y。
2、也可配ZKDS型電動執行機構或氣動執行機構。

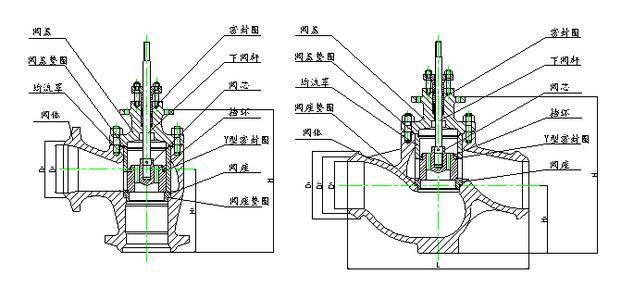

四、示意圖
