| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 型號 : | HCB | 材質 : | 合金鋼 |
| 連接形式 : | 法蘭 | 加工定制 : | 否 |
| 公稱通徑 : | DN100 | 適用介質 : | 水、油品、其他 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
| 規格 : | DN100 |
HCB氣動平衡籠式調節閥
氣動平衡籠式調節閥是一種雙密封力平衡式的籠式調節閥，閥體流道流線形好，相對于同類老式閥：流量系數和可調比提高30％，重量和高度下降30％，套筒結構有利于減小噪音、減小閃蒸和空化對閥芯的破壞；雙座結構允許壓差大，適用于工作壓差較大、泄漏要求不嚴的干凈介質場合。氣動平衡籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作簡單。
氣動平衡籠式調節當壓力大于1.5MPa，或溫度大于250℃時，密封面應堆焊耐磨合金以提高密封面的可靠性與使用壽命；工作條件比較惡劣、性能指標要求較高、需要更小尺寸和重量時，建議選用全功能超輕型調節閥。

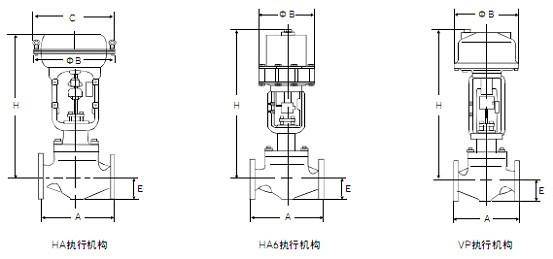

一、 示意圖
二、主要零部件材料
閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐腐蝕合金等
芯座材質：1Cr18Ni9Ti、316、316L、耐腐蝕合金、F4等
填料材質 ：聚四氟乙烯、柔性石墨
膜片材質 ：丁青橡膠夾尼龍布
三、其他產品參數
portant;="" height:="" !important;"="">閥作用型式 氣—關式或氣—開式
portant;="" height:="" !important;"="">附 件 定位器、手輪機構、氣動閥位傳送器等
portant;="" height:="" !important;"="">性 能
portant;="" height:="" !important;"=""> 泄 漏 量 符合標準ANSI B16.104Ⅳ級，小于額定Cv的0.01%
回 差 3%（不帶定位器）、1%（帶定位器）
基本誤差 ±5%（不帶定位器）、±1%（帶定位器）
注：采用標準的V型聚四氟乙烯填料時
portant;="" height:="" !important;"="">
portant;="" height:="" !important;"="">可調范圍 50：1主要技術性能指標：
泄 漏 率：Ⅳ級，小于額定流量的 10-4
回 差：不帶定位器，小于全行程的 3%； 帶定位器，小于全行程的 1%
基本誤差：不帶定位器，小于全行程的 ±5%； 帶定位器，小于全行程的 ±1%
死 區：不帶定位器，小于全行程的 3%； 帶定位器，小于全行程的 1%
