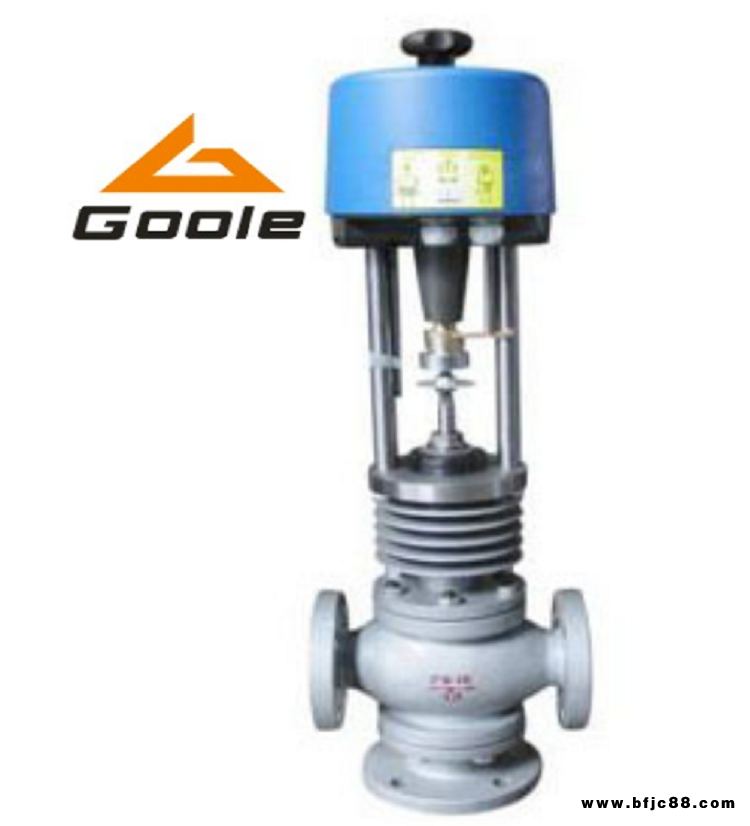

ZDSF（H）型直行程分流、合流電動調節閥
ZDSF（H）型直行程分流、合流電動調節閥，由三通分流，合流閥門配用德國進口PS系列直行程電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。直行程分流、合流電動調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等。我廠在原有氣動角形閥的基礎上開發的一種新穎產品。產品廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。直行程分流、合流電動調節閥由于采用合理的閥芯和閥座接觸面角度，所以該閥在關閉狀態下沒有泄漏現象；制造均流罩和閥芯的材料采用了優質不銹鋼材料，即使在兩相流動和節流狀態下運行，汽蝕速度也是相當緩慢，這樣就延長了閥門的使用壽命，噪聲也很小。閥門設計均采用裝拆簡便的結構，當內部零件損壞，只要拆下閥蓋螺帽，即可依次取出各個零件，隨意調換任何零件，檢修非方便。

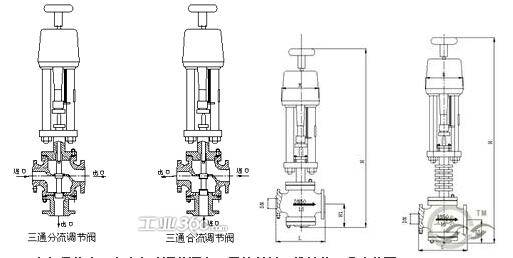

一、直行程分流、合流電動調節閥示意圖
二、ZDSF（H）型直行程分（合）流電動調節閥規格參數表
公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
允許壓差△MPa | ≤公稱壓力MPa | ||||||||||||
基本誤差% | ±2.5 | ||||||||||||
回差% | 2.5 | ||||||||||||
死區% | 1.0 | ||||||||||||
始終點偏差% | ±2.5 | ||||||||||||
額定行程偏差% | 2.5 | ||||||||||||
允許泄漏量Q | Kv值的0.05% | ||||||||||||
可調范圍 | 30:1 | ||||||||||||
配電動執行器型號 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | ||||||
3810L | SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC－160 | |||||||
公稱壓力介質溫度閥體材料 | 1.6MPa | 常溫－20℃~＋200℃ 鑄鐵HT200 | |||||||||||
4.0MPa | 常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
6.4MPa | 常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
三、直行程電動三通合（分）流調節閥型號編制說明
Z | D | S | F | 40 | P | G |
自控閥門 | 執行機構類型： | 位移特征： | 閥門結構形式 | 公稱壓力： | 閥體材質： | 溫度類型： |
D：表示PS系列 | S：表示直行程 | F：表示分流閥 | 16：表示1..6MP | C：表示碳鋼 | G：表示中溫型 | |
R：表示3810系列 | H：表示合流閥 | 40：表示4..0MP | P：表示不銹鋼 | 常溫省略 | ||
H：表示DKZ系列 | 64：表示6.4MP | 鑄鐵省略 | ||||
C：表示ZAZ系列 |
