| 產品特性 : | 優質 | 品牌 : | 工奧閥門 |
| 型號 : | ZMA(B)M | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 適用介質 : | 水、蒸汽、油品、弱酸堿介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 三通式 | 標準 : | 國標 |

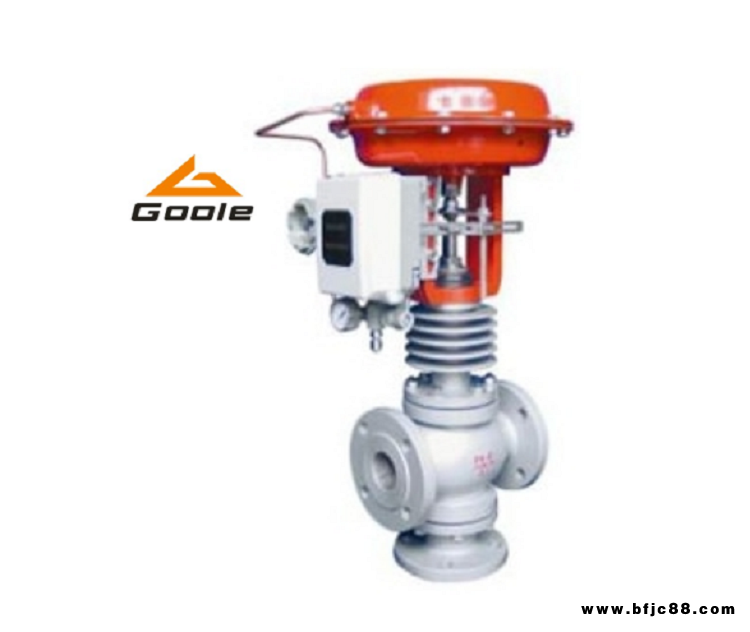

ZMA(B)M氣動薄膜套筒調節閥概述
ZMA(B)M型氣動薄膜套筒調節閥普遍使用的一種氣動執行器，它采用平衡式閥芯結構，軸向不平衡力小，穩定性好，閥桿不易產生振動，允許壓差大、噪聲低、流通能力較大、適應性強而使于流量大、壓差大、泄漏量要求不高的場合(在大部分應用場合可代替單、雙座調節閥)。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等。我廠在原有氣動角形閥的基礎上開發的一種新穎產品。產品廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。調節閥】在具體選擇時，可做如下考慮: (1) 閥芯形狀結構：主要根據所選擇的流量特性和不平衡力等因素考慮。(2) 耐磨損性：當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。(3) 耐腐蝕性：由于介質具有腐蝕性，盡量選擇結構簡單閥門。(4) 介質的溫度、壓力：當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。(5) 防止閃蒸和空化：閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。
一、氣動薄膜套筒調節閥調節機構主要技術參數
| 公稱通徑mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 額定流量系數kv | 2;3.2 5;8;10 | 25 16 | 40 25 | 63 40 | 100 63 | 155 100 | 370 250 | 580 400 | 900 630 | 1300 1000 |
| 公稱壓力MPa | 0.6 6.4 | |||||||||
| 行 程mm | 16 | 25 | 40 | 60 | 100 | |||||
| 流量特性 | 直線 等百分比 | |||||||||
| 介質溫度℃ | -20～200、-40～+250(常溫型) -40～315（中溫型） | |||||||||
| 法蘭尺寸 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | |||||||||
| 法蘭型式 | 法蘭密封面按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | |||||||||
| 閥體材質 | HT200,ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | |||||||||
| 閥體材質 | ZMA(B)M:1Cr18Ni9;ZMA(B)M2;閥塞密封面嵌聚四氟乙烯 ZMA(B)M3 ：閥塞密封面堆焊硬質合金 | |||||||||
| 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | |||||||||
二、氣動薄膜套筒調節閥執行機構主要技術參數
| 型 號 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
| 有效面積cm2 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 16 | 25 | 40 | 60 | 60 |
| 彈簧范圍KPa | 20～100；40～200、20～60、60～100、80～240 | ||||
三、氣動薄膜套筒調節閥允許壓差
| 供氣壓力 MPa | 彈簧壓力 KPa | 公稱通徑 | |||||||||
| 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
| 0.14 | 20-100 | 4.3 | 3.9 | 3.9 | 4.3 | 3.3 | 2.7 | 1.8 | 1.3 | 1.3 | 1.1 |
| 0.24 | 40-200 | 8.6 | 7.8 | 7.8 | 8.6 | 6.6 | 5.4 | 3.6 | 2.6 | 2.6 | 2.2 |
| 注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。 |

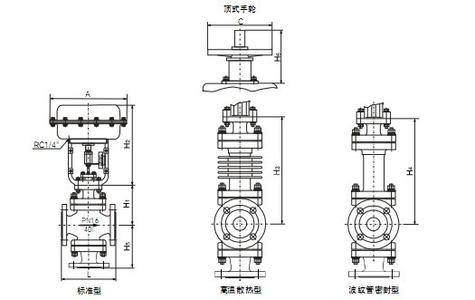

四、氣動薄膜套筒調節閥調節構造圖
