| 產品特性 : | 優質 | 品牌 : | 工奧閥門 |
| 型號 : | ZAZP-M | 材質 : | 鑄鐵 |
| 連接形式 : | 法蘭 | 加工定制 : | 是 |
| 適用介質 : | 水、蒸汽、油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電子 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 直通式 | 標準 : | 國標 |
| 密封形式 : | 硬密封型 |

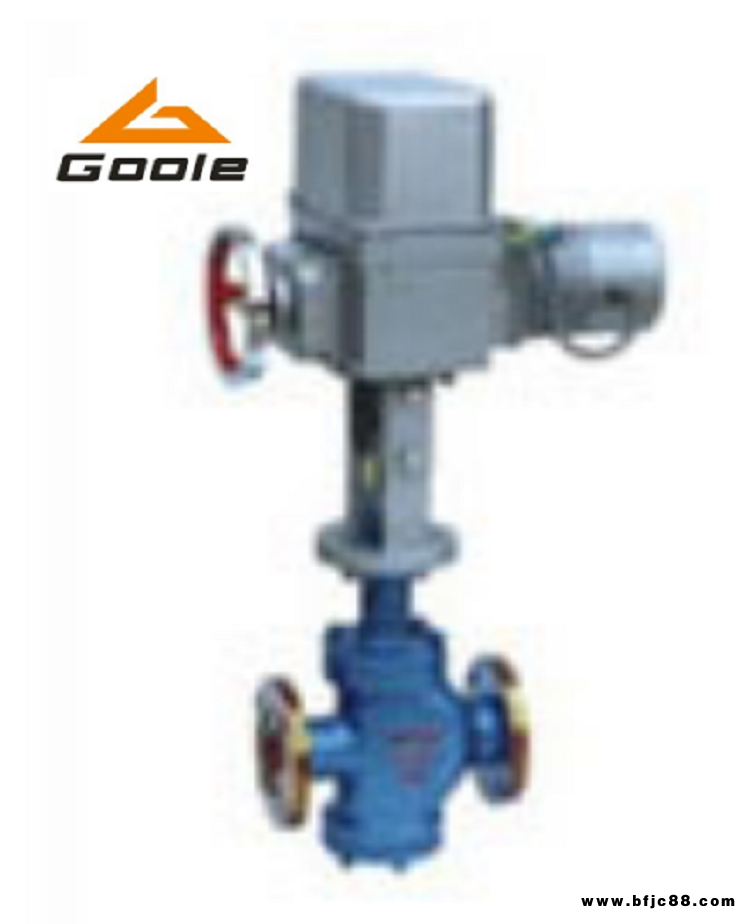

ZAZP電動單座套筒調節閥概述
ZAZP、ZAZM電動單座、套筒調節閥是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的標準信號0～10mA或4～20mA.DC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液位等參數的自動調節。因而廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。ZAZP電動單套筒調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等。我廠在原有氣動角形閥的基礎上開發的一種新穎產品。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN1.6、4.0、6.4MPa；公稱通徑范圍DN20～400。
一、ZAZP電動單套筒調節閥有以下特點
(1) 閥芯形狀結構：主要根據所選擇的流量特性和不平衡力等因素考慮。
(2) 耐磨損性：當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。
(3) 耐腐蝕性：由于介質具有腐蝕性，盡量選擇結構簡單閥門。
(4) 介質的溫度、壓力：當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。
(5) 防止閃蒸和空化：閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。
二、ZAZP電動單套筒調節閥主要零件材料
閥體、閥蓋 | HT200、ZG230～450、ZG1Cr18Ni9Ti |
閥芯、閥座 | 1Cr18Ni9Ti、司鈦萊合金堆焊 |
填 料 | 聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
墊 片 | 橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
閥桿、推桿 | 2Cr13、1Cr18Ni9Ti |
襯 套 | 2Cr13 |

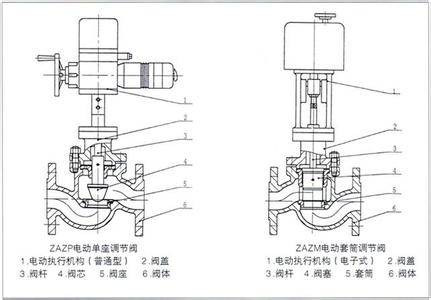

三、ZAZP/M電動單套筒調節閥示意圖
四、ZAZP/M電動單套筒調節閥主要技術參數
公稱通徑DN(mm) (閥座直徑dn) | 20 | 20 | 20 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
額定流量系數KV | 直線 | 10 | 12 | 15 | 20 | |||||||||||||
等百分比 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | ||
額定行程L(mm) | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
公稱壓力PN(MPa) | 1.6、4.0、6.4 | |||||||||||||||||
固有流量特性 | 直線、等百分比 | |||||||||||||||||
固有可調比R | 50：1 | |||||||||||||||||
允許泄漏量特性 | 單座 | 硬密封：Ⅳ級、軟密封：Ⅵ | ||||||||||||||||
套筒 | 硬密封：Ⅳ級、軟密封：Ⅵ | |||||||||||||||||
工作溫度(℃) | -20～220、-40～250、-40～450、160～450 | |||||||||||||||||
信號范圍(mA.DC) | 0～10mA 、4～20mA | |||||||||||||||||
電源電壓 | 220V、50Hz | |||||||||||||||||
作用方式 | 電開式、電關式 | |||||||||||||||||
