| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 黃銅 | 型號 : | 200P |
| 連接形式 : | 螺紋 | 適用介質 : | 水 |
| 3C閥門類別 : | 工業 | 結構形式 : | 薄膜式 |
| 壓力環境 : | 低壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 零部件及配件 : | 閥體 |
| 形態 : | 薄膜式 | 類型(通道位置) : | 二通式 |

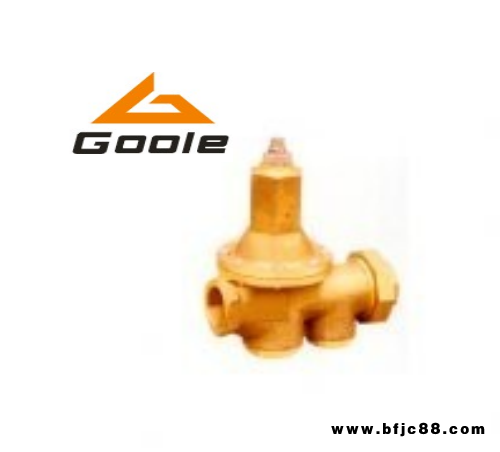

200P減壓閥為內螺紋連接主要由閥體、閥蓋、壓縮彈簧、閥桿及膜片等組成，采用閥后壓力直接傳遞作用與膜片下方并與膜片上方壓力保持平衡狀態的結構。具有動作靈敏、快 捷、性能可靠、使部附有過濾網，便于整體安裝，避免雜物堵塞，使其更加安全可靠。可水平或垂直安裝于給水、消防系統及其他清水系統中。在一定流量范圍內可控制該閥出口壓力為相對固定值。膜片的設計采用了特殊的形狀，旨在保證下游用水壓力波動時減壓的準確性。同時它能抗擊壓力瞬間的變化，耐老化，延長了其使用壽命。
特點：
具有體型小巧．易于安裝等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞使其更加安全可靠。工奧閥門生產的一直接作用式可調式．采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其它清水系統中。在一定流量范圍內可控制該閥出口壓力為一相對固定值。
200P減壓閥技術參數
型號 | 200P-10T | 200P-16T |
公稱壓力PN（MPa） | 1.0 | 1.6 |
閥體試驗壓力（MPa） | 1.5 | 2.4 |
閥座試驗壓力（MPa） | 1.1 | 1.76 |
200P減壓閥主要零件材料
零件名稱 | 材料 |
閥體、閥瓣 | 鋁青銅 |
濾網、螺母、墊片、彈簧壓蓋 | 不銹鋼 |
彈簧 | 60Si2Mn |
O形圈 | 橡膠 |
200P減壓閥產品主要規格尺寸
公稱通徑 | 尺寸 | ||
L | H | H1 | |
15 | 112 | 170 | 130 |
20 | 112 | 183 | 130 |
25 | 135 | 189 | 143 |
32 | 165 | 242 | 195 |
40 | 192 | 273 | 222 |
50 | 231 | 307 | 252 |
