| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 碳鋼 | 型號 : | YT43H |
| 連接形式 : | 法蘭 | 適用介質 : | 蒸汽 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN100 |
| 結構形式 : | 薄膜式 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 蒸汽 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 直通式 |
| 規格 : | DN100 |
一、YT43H高靈敏度大流量蒸汽減壓閥產品零件材質
| 零件名稱 | 零件材料 |
|---|---|
| 閥體、閥蓋、底蓋 | WCB |
| 閥座、閥瓣 | 2Cr13 |
| 缸套、活塞 | 鋁鐵鑄銅 |
| 膜片 | 1Cr18Ni9Ti |
| 導閥座、導閥桿 | 2C13 |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
二、YT43H高靈敏度大流量蒸汽減壓閥技術參數
| 公稱壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 殼體試驗壓力(MPa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
| 密封進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(MPa) | 0.04-1.0 | 0.05-1.6 | 0.08-2.5 | 0.2-3.5 | 0.5-3.5 | 0.5-4.5 |
| 壓力特性偏差(MPa) | GB12246-1989 | |||||
| 流量特性偏差(MPa) | GB12246-1989 | |||||
| 小壓差(MPa) | 0.07 | 0.1 | 0.15 | 0.3 | 0.5 | 0.8 |
| 滲漏量 | GB12245-1989 | |||||
三、YT43H高靈敏度大流量蒸汽減壓閥產品概述
YT43H/Y型高靈敏度大流量蒸汽減壓閥屬于?先導式活塞減壓閥。由主閥和導閥兩部分組成，主閥主要由閥座、閥瓣、活塞、缸套、彈簧零件組成。導閥主要由閥座、閥瓣膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構，改變了密封形式，加大了過流面積等等，從而在提高蒸汽管路、流量、壽命等方面大大改善了性能。YT43H/Y型高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于流量變化大，進口壓力變化大的蒸汽管路。

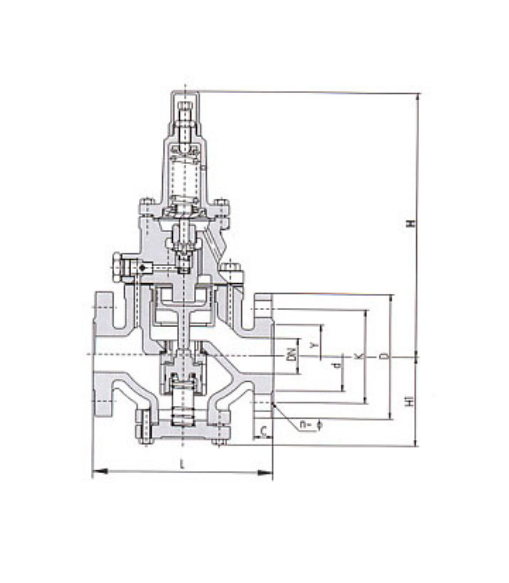

四、YT43H高靈敏度大流量蒸汽減壓閥結構圖
