| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 不銹鋼 | 型號 : | 200X |
| 連接形式 : | 法蘭 | 適用介質 : | 蒸汽 |
| 3C閥門類別 : | 工業 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 蒸汽 |
| 零部件及配件 : | 閥體 | 類型(通道位置) : | 二通式 |
結構特點和用途

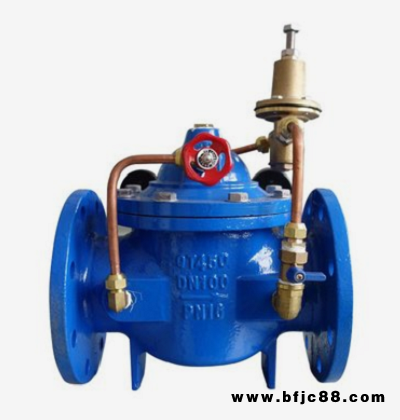

200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統，使用時，當調定出口壓力后，能自甌東保持穩定出口壓力。本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉。控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。
調節導閥彈簧即可設定出口壓力。
主要技術參數
零件名稱 | 零件材料 |
閥體 閥蓋 | CF8,CF8M,WCB,HT250,QT450 |
閥座 閥盤 | F304,F316,,銅合金 |
密封圈 O型圈 | PTFE,丁腈橡膠 |
球閥 | 不銹鋼,銅合金 |
浮球閥 | 不銹鋼,銅合金 |
微型過濾器 | 不銹鋼 |
