| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 不銹鋼 | 型號 : | Y14H |
| 連接形式 : | 法蘭 | 適用介質 : | 水 |
| 3C閥門類別 : | 工業 | 結構形式 : | 波紋管式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 類型(通道位置) : | 直通式 |

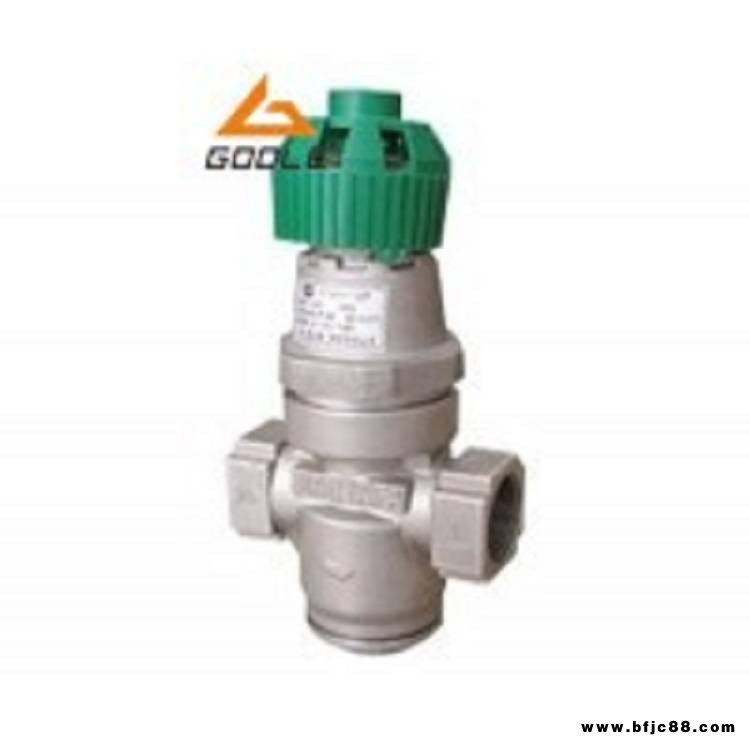

一、Y14H波紋管式減壓閥的產品概述
Y14H波紋管式減壓閥，主要由閥座、閥瓣(鋼球)、波紋管組合件、彈簧等零件組成。通過調節彈簧設定出口壓力,當出口壓力減少時閥瓣開度增大,當出口壓力達到預定壓力時閥瓣開度減小,主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能。使用時通過旋轉塑料手輪即可調節壓力,無需工具調節,連接安裝方便.內部結構使用波紋管,密封面帶有過濾網保護裝置,不容易損壞內部零件,大大提高使用壽命。
Y14H波紋管式減壓閥適用于蒸汽和壓縮空氣系統。可輕易的安裝在接近制程的使用點上，是蒸汽輸送壓力更高，管徑更小，能利用的潛熱也相對增加許多，使低壓使用時效率更高。
二、Y14H波紋管式減壓閥的使用優點
結構結實緊湊，安裝方便，堅固耐用。
精確控制制程壓力，改善制程效率，提高產品質量。
簡單小巧的設計，經濟實惠的價格。
高品質全不銹鋼結構。
三、Y14H波紋管式減壓閥的 口徑和連接方式
連接方式為內螺紋，常用規格有G 1/2〞、G 3/4〞、G 1〞，PN1.6MPa，PN2.5MPa 。
四、Y14H波紋管式減壓閥的限制條件
閥體設計條件：PN16/25
工作壓力（飽和蒸汽）：19.0Bar g
設計壓力：9.0Bar g
減壓比：10:1
工作溫度：220℃
