| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 碳鋼 | 型號 : | Y45H |
| 連接形式 : | 法蘭 | 適用介質 : | 氮氣 |
| 3C閥門類別 : | 工業 | 結構形式 : | 杠桿式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 類型(通道位置) : | 直通式 |

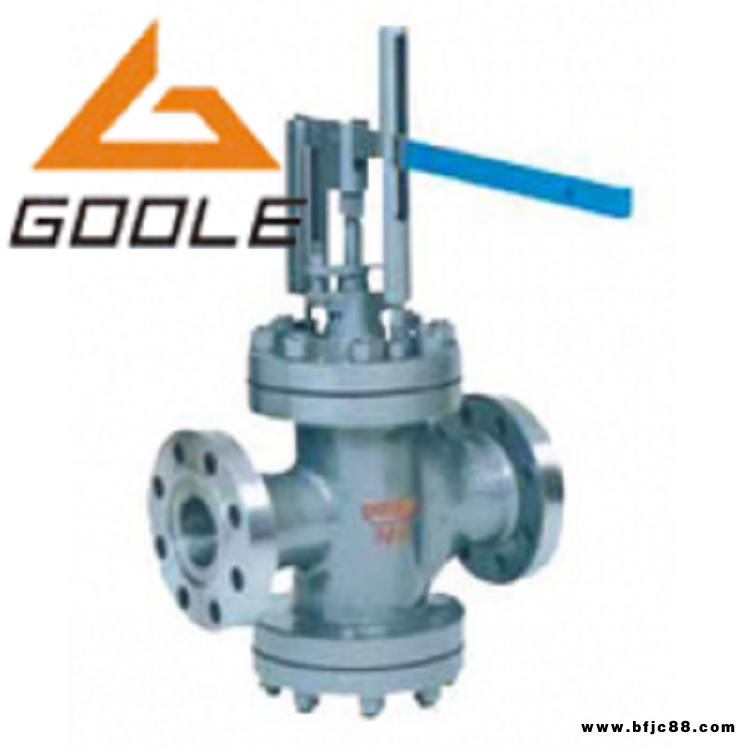

一、Y45H/Y型杠桿式減壓閥的結構特點及用途
本系列減壓閥主要由閥體、閥座、閥瓣等零件組成。采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用杠桿式，可配用DKJ型或其它型角行程電動執行器，實現遙控和自動控制。
二、Y45H主要零件材料
| 型號 | 零件名稱 | 閥體、閥蓋 | 閥桿 | 閥瓣 | 閥座 |
| Y45H（Y）-64 | 材料 | WCB | 38CrMoAIA | 2Cr13 | 1Cr18Ni9Ti |
| Y45H（Y）-100 | |||||
| Y45H（Y）-64I | ZG20CrMo | 1Cr18Ni9Ti | |||
| Y45H（Y）-100I |
三、Y45H主要結構尺寸
| 公稱壓力 | 工程通徑 | 尺 寸 | |||||
| 6.4 | H | H1 | L | L1 | L2 | ||
| 10 | 50 | 510 | 200 | 565 | 150 | 150 | |
| 80 | 555 | 220 | 650 | 190 | 190 | ||
| 100 | 582 | 245 | 800 | 200 | 200 | ||
| 150 | 654 | 318 | 800 | 220 | 225 | ||
| 200 | 725 | 355 | 800 | 250 | 250 | ||
| 250 | 750 | 390 | 800 | 272 | 275 | ||
| 300 | 918 | 475 | 1000 | 355 | 395 | ||
| 400 | 1080 | 660 | 1000 | 400 | 550 | ||
| 500 | 1635 | 800 | 1000 | 450 | 680 | ||
