| 產品特性 : | 質量保障 | 品牌 : | 工奧閥門 |
| 材質 : | 碳鋼 | 型號 : | Y42X |
| 連接形式 : | 法蘭 | 適用介質 : | 空氣 |
| 3C閥門類別 : | 工業 | 公稱通徑 : | DN80 |
| 結構形式 : | 薄膜式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 活塞式 |
| 類型(通道位置) : | 直通式 | 規格 : | DN80 |
一、產品結構特點和用處：

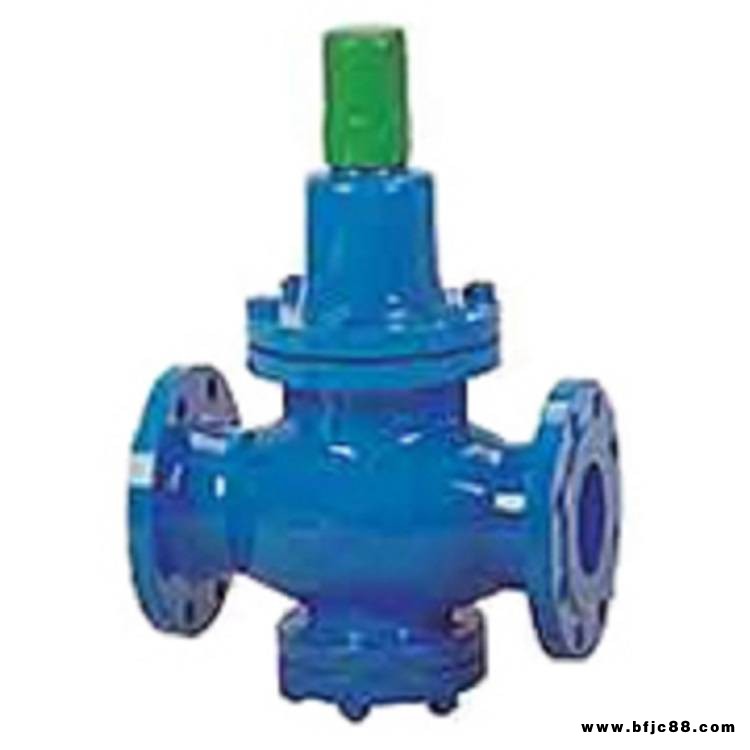

Y42X彈簧活塞式減壓閥屬于直接作用式活塞式減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
二、主要技術參數和性能指標：
公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
滲漏量 | 0 | ||
工作溫度 | 0℃-80℃ | ||
三、主要零件材料：
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13 |
O型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
四、連接尺寸：
公稱通徑DN | 外 形 尺 寸 | ||
L | H | Hl | |
15 | 160 | 265 | 100 |
20 | 160 | 265 | 100 |
25 | 180 | 285 | 110 |
32 | 200 | 285 | 110 |
40 | 220 | 320 | 120 |
50 | 250 | 320 | 120 |
65 | 280 | 335 | 140 |
80 | 310 | 425 | 165 |
100 | 350 | 445 | 185 |
125 | 400 | 590 | 225 |
150 | 450 | 625 | 260 |
200 | 500 | 680 | 280 |
250 | 650 | 855 | 335 |
300 | 800 | 935 | 385 |
350 | 850 | 1015 | 430 |
400 | 900 | 1095 | 455 |
450 | 900 | 1165 | 500 |
500 | 950 | 1205 | 525 |
